Baubericht ME109

Charlie und Karlheinz wollen Formensätze für eine Me109 mit 2,5 m Spannweite erstellen, damit sich jeder im Verein unter Anleitung selber die GFK-Teile laminieren kann. Hierzu jetzt die Bilder der einzelnen Bauabschnitte.

Rumpfherstellung

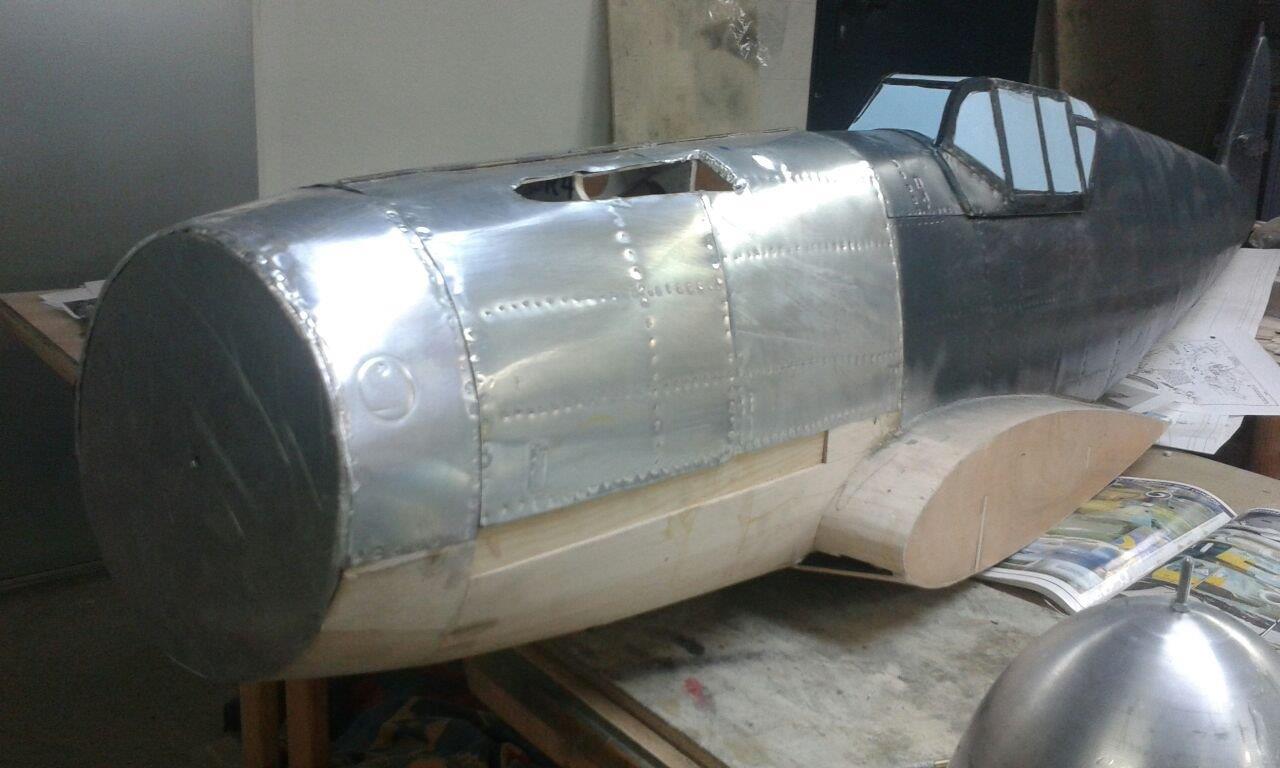

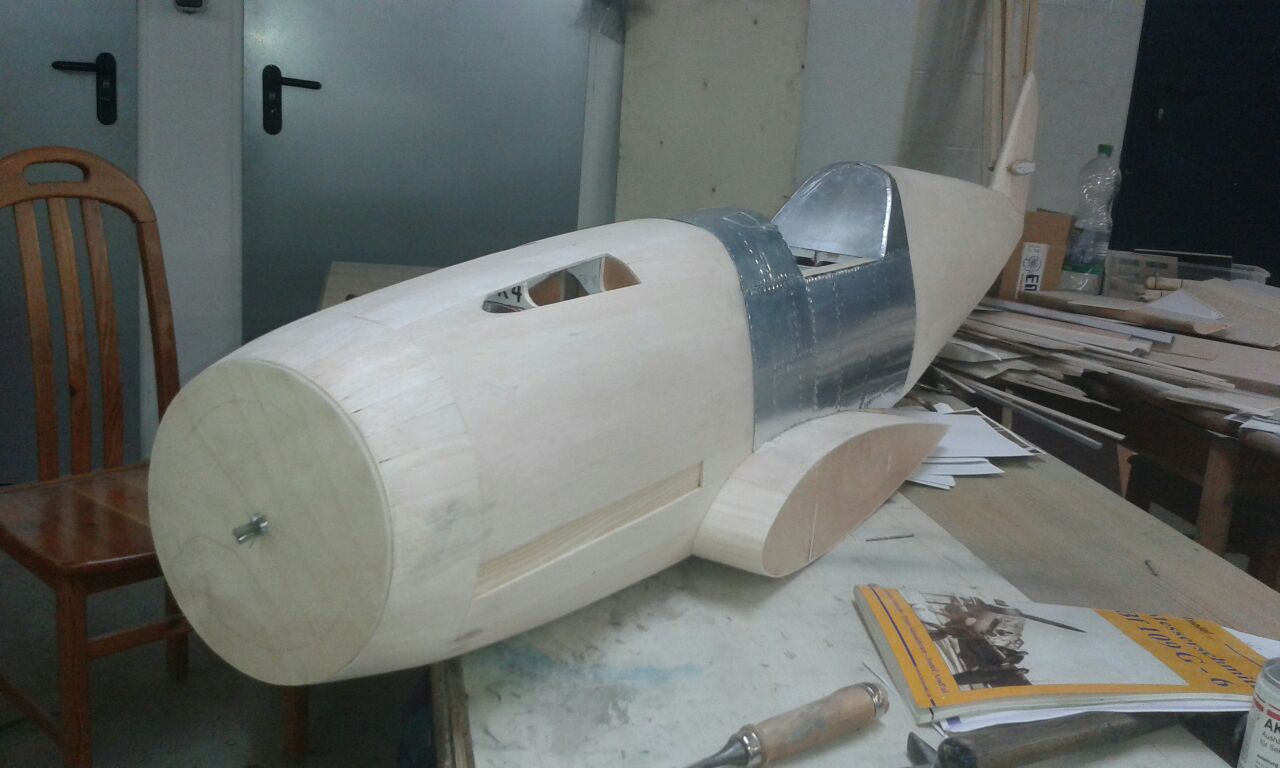

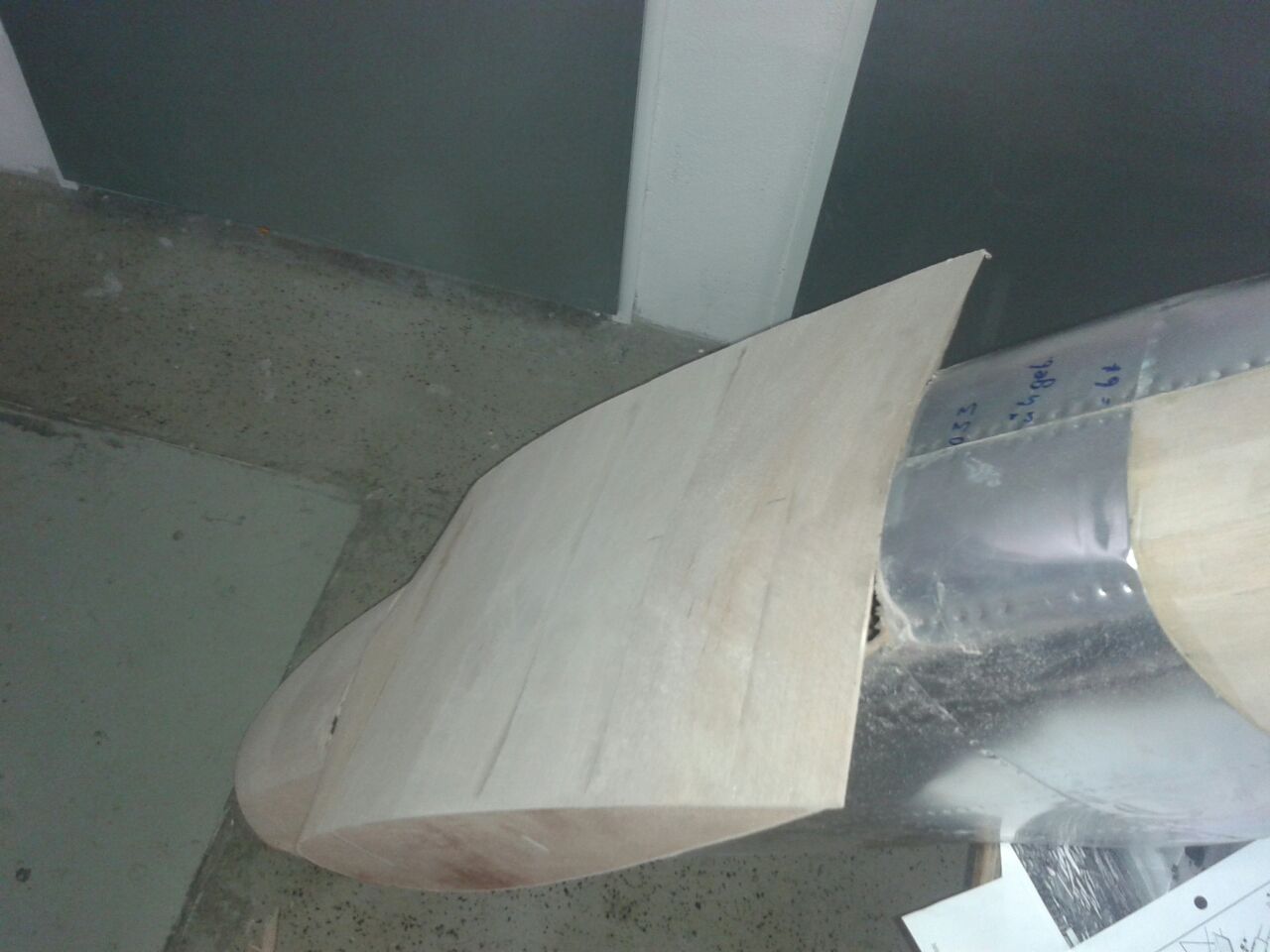

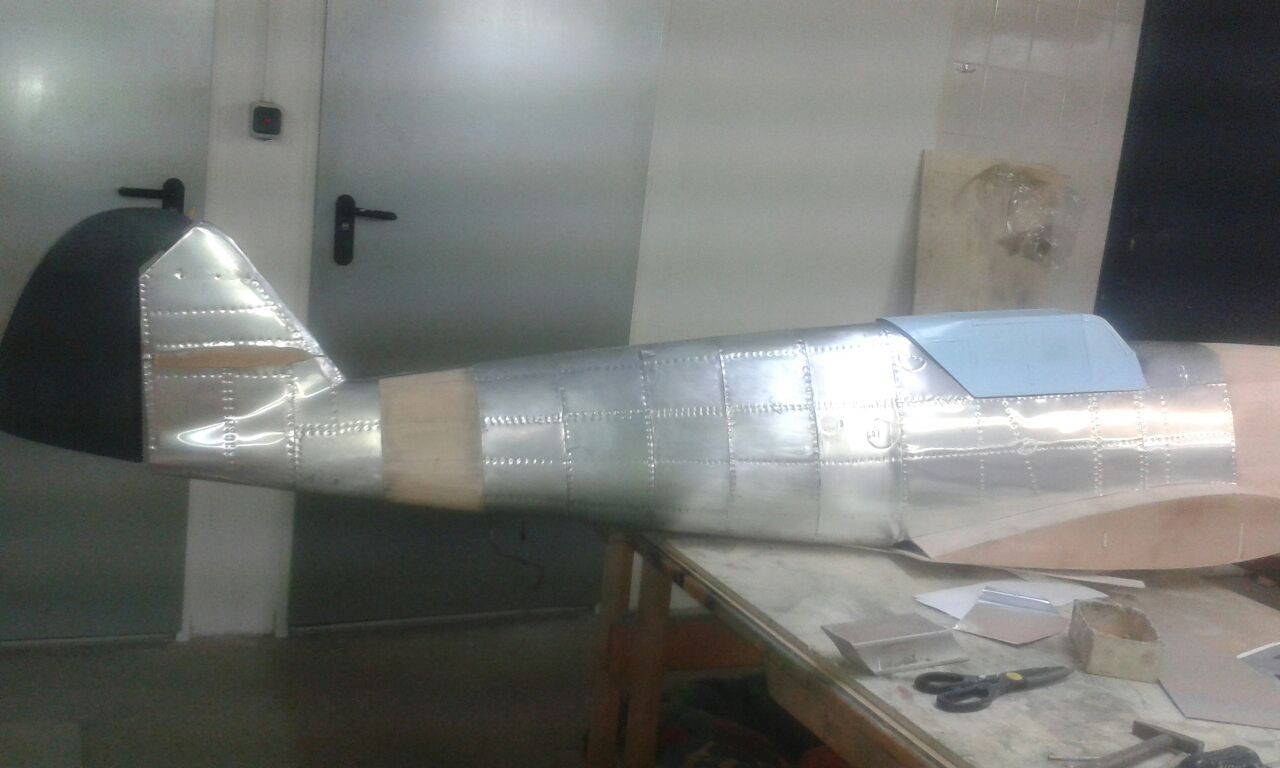

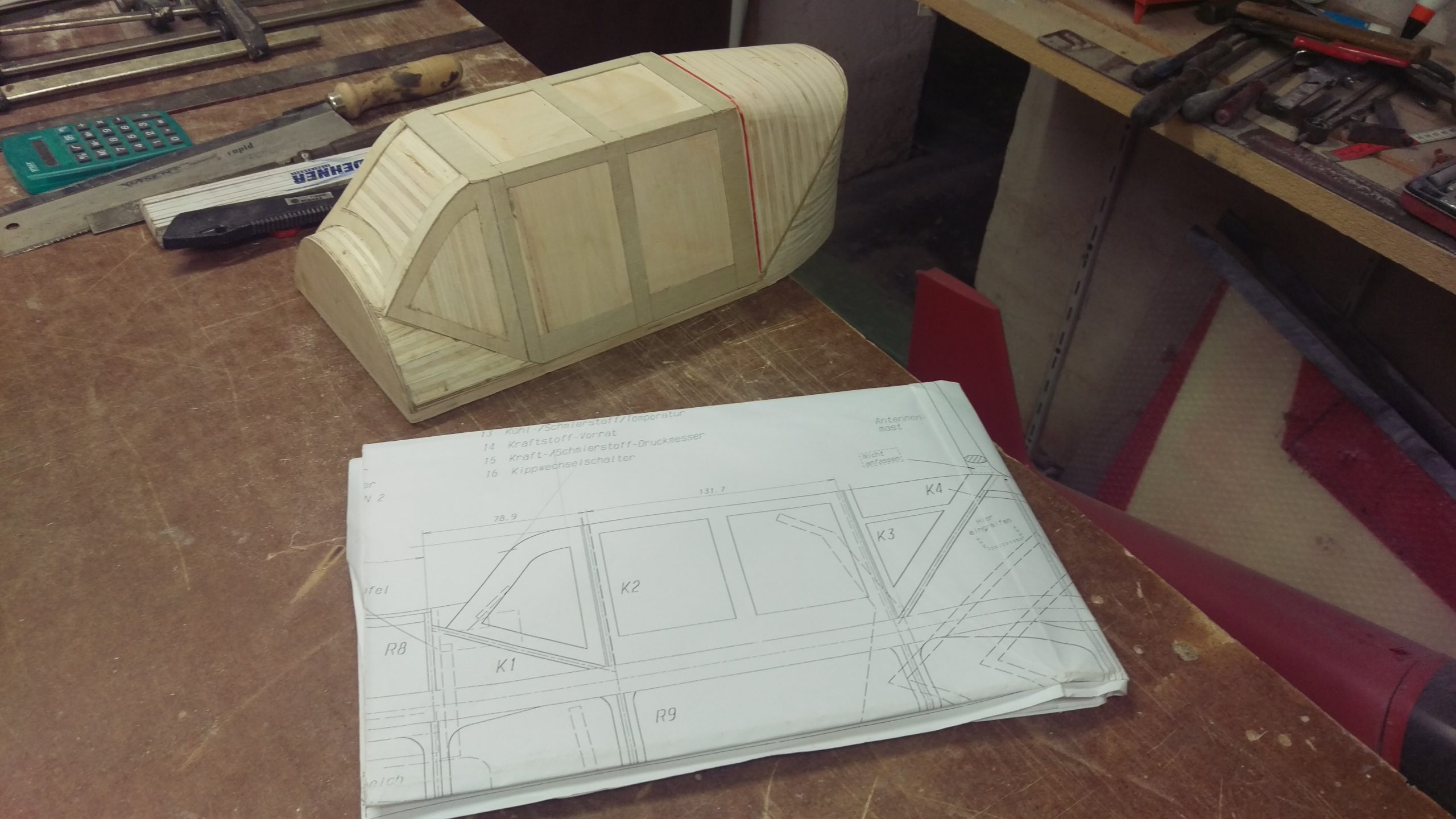

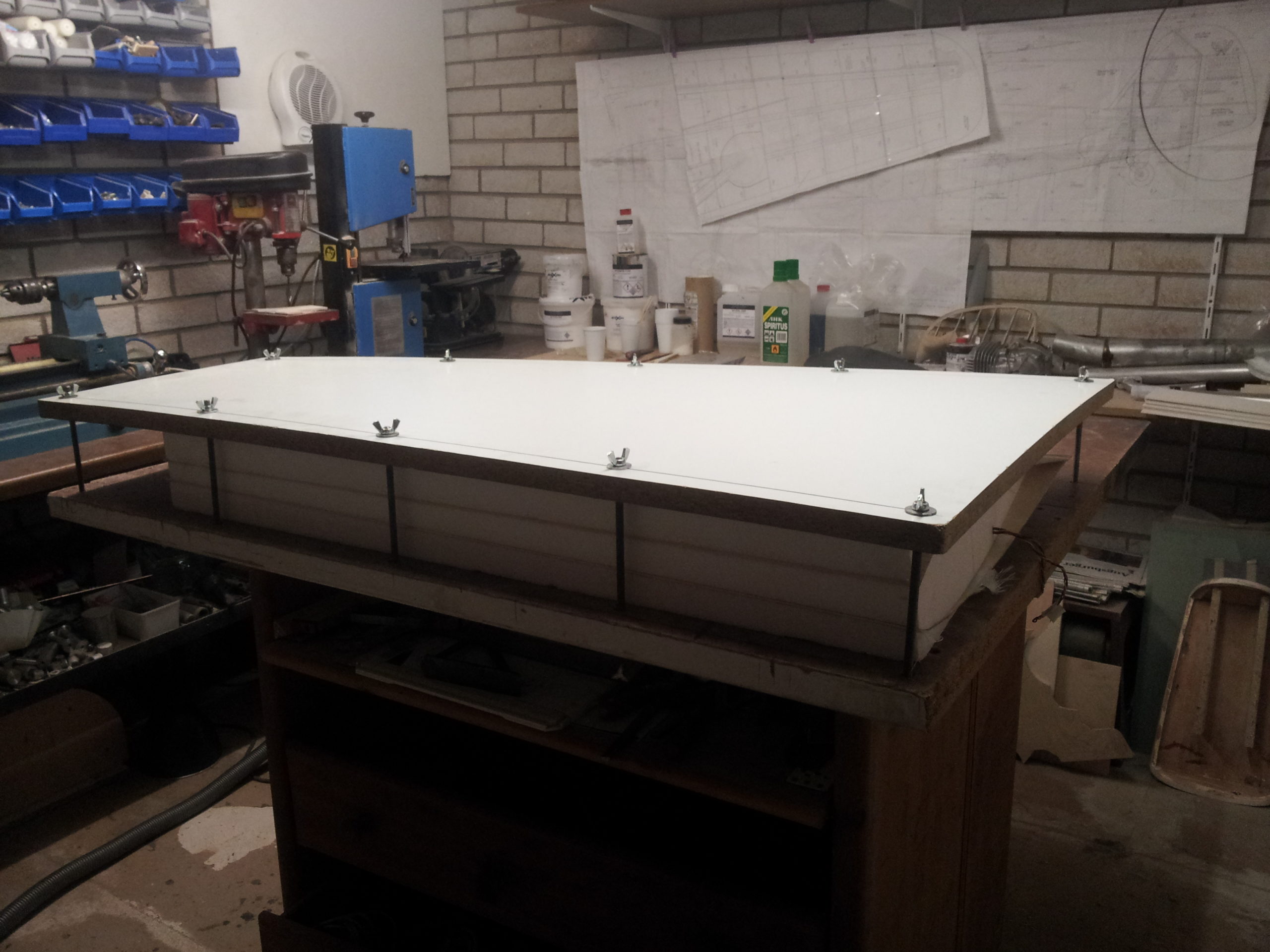

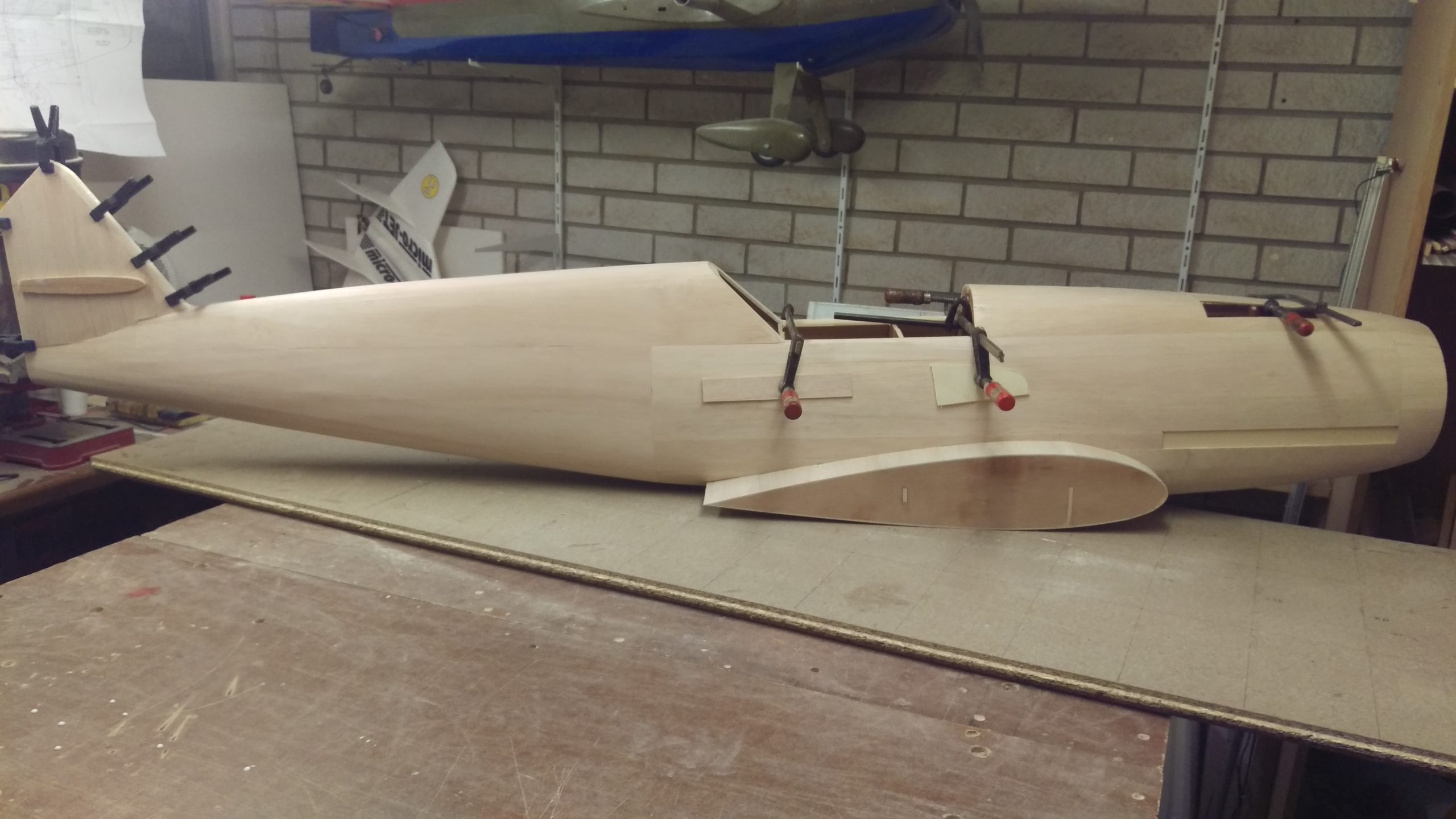

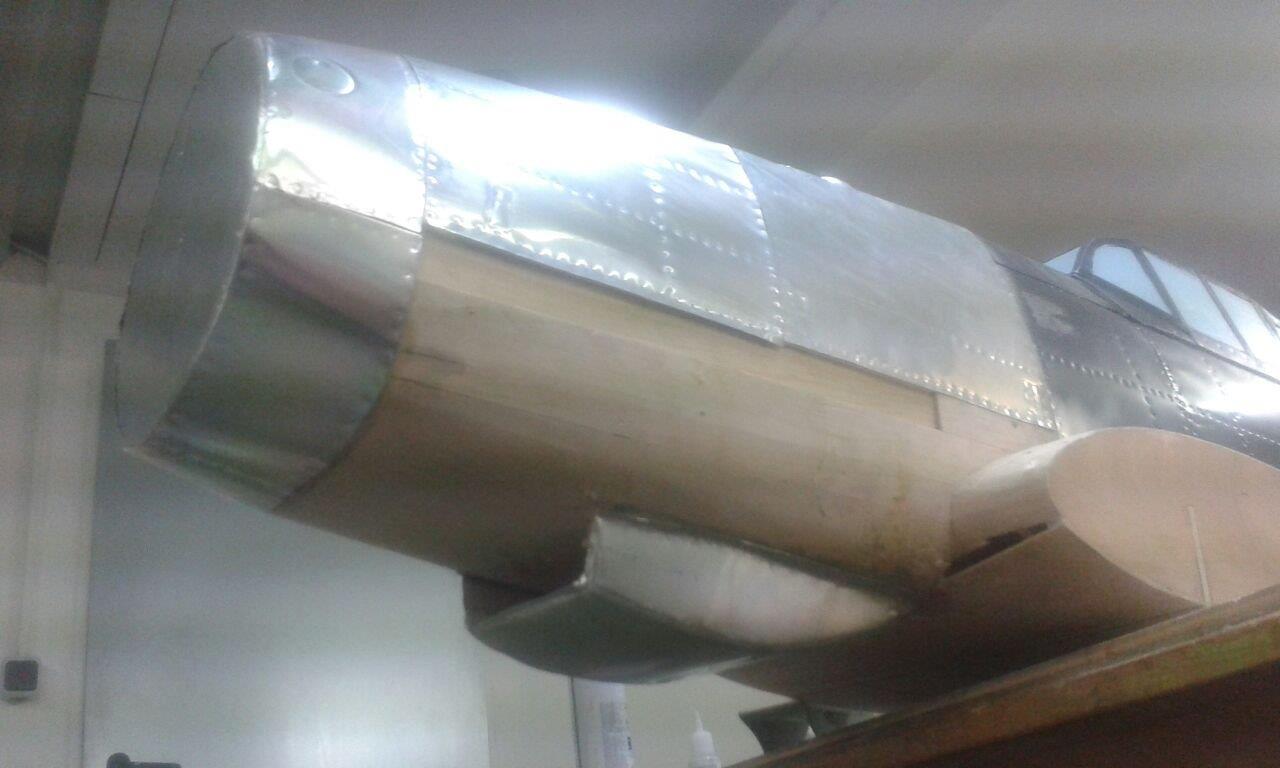

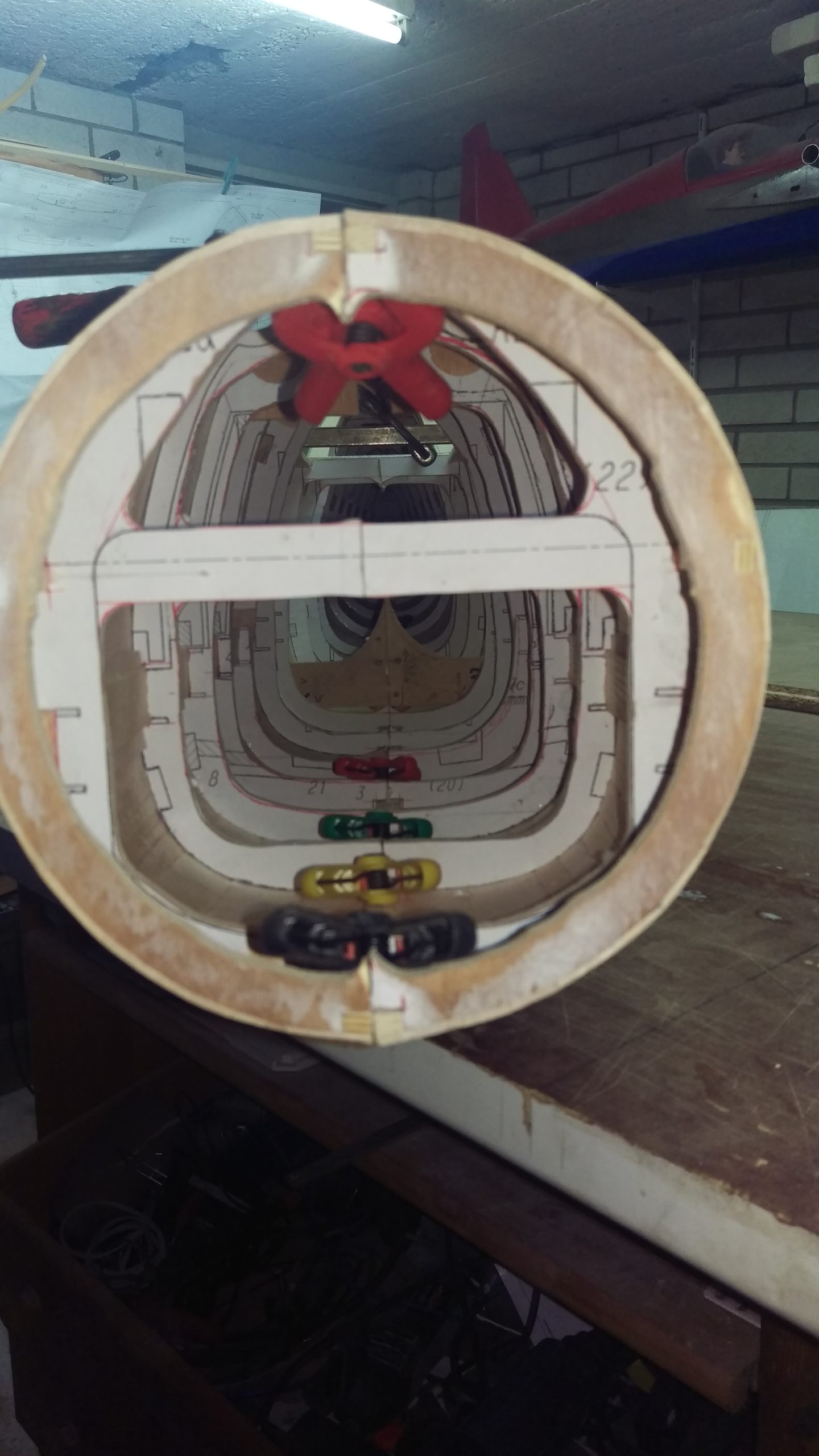

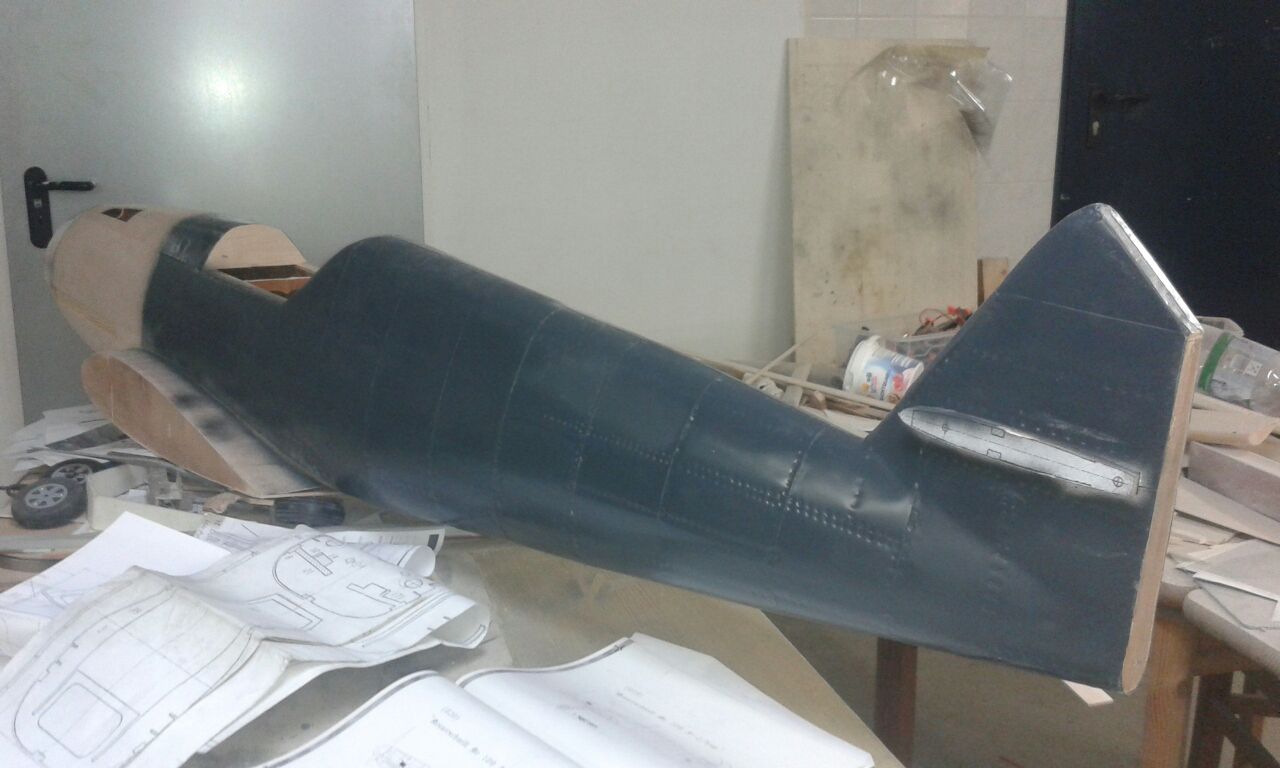

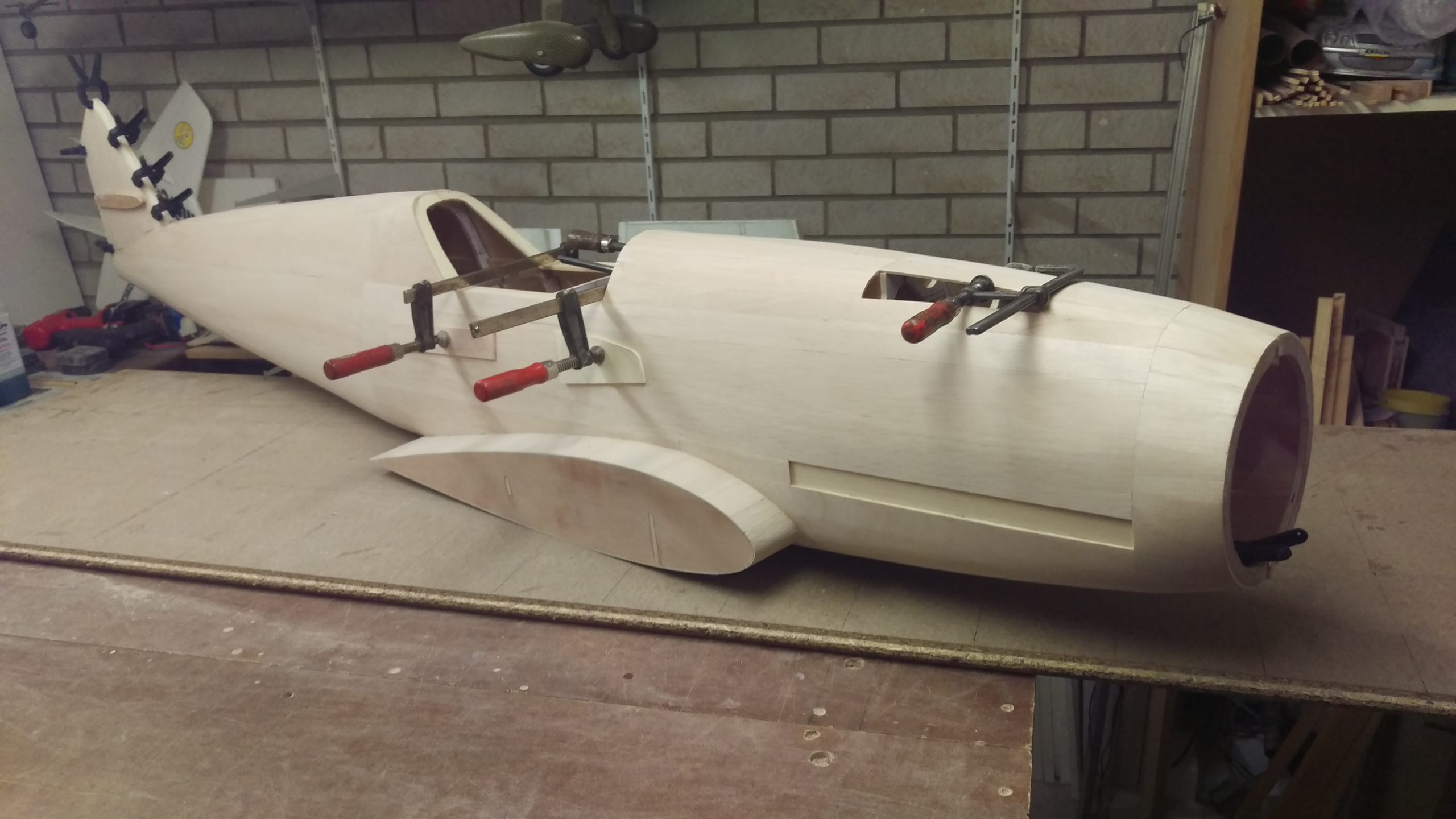

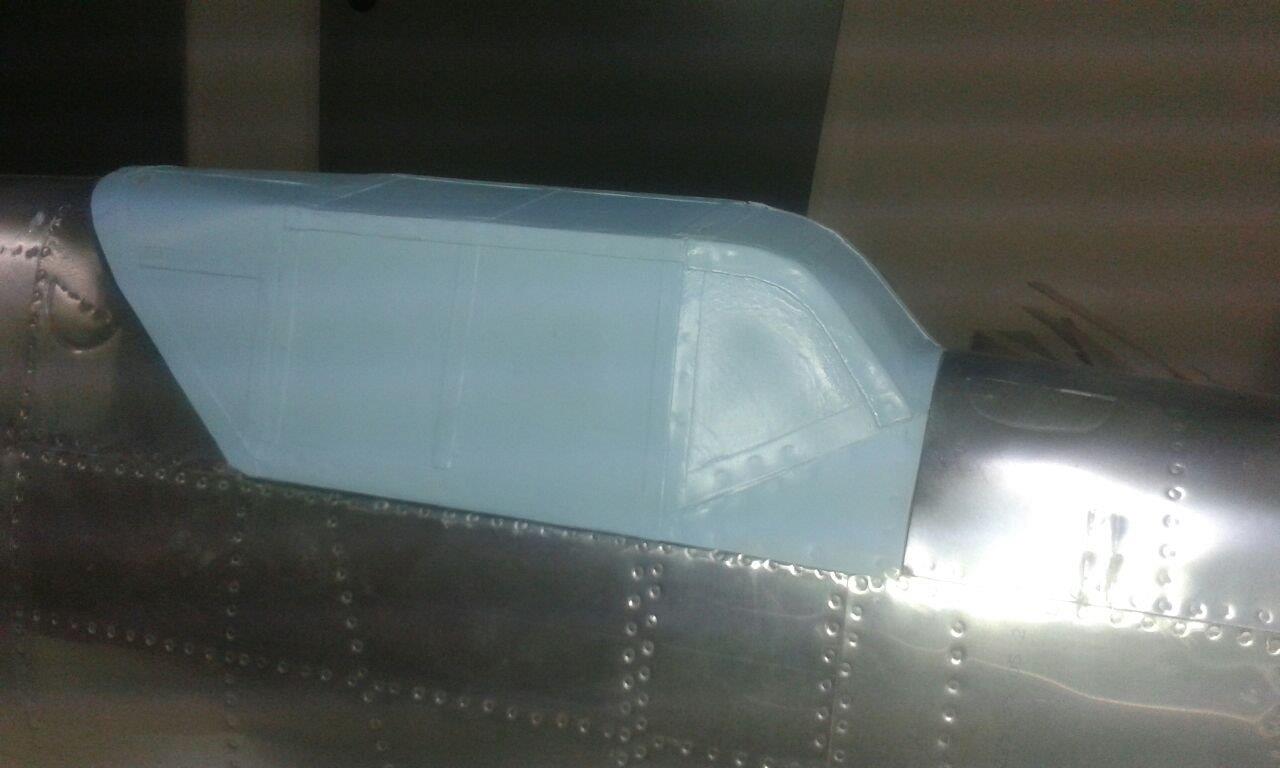

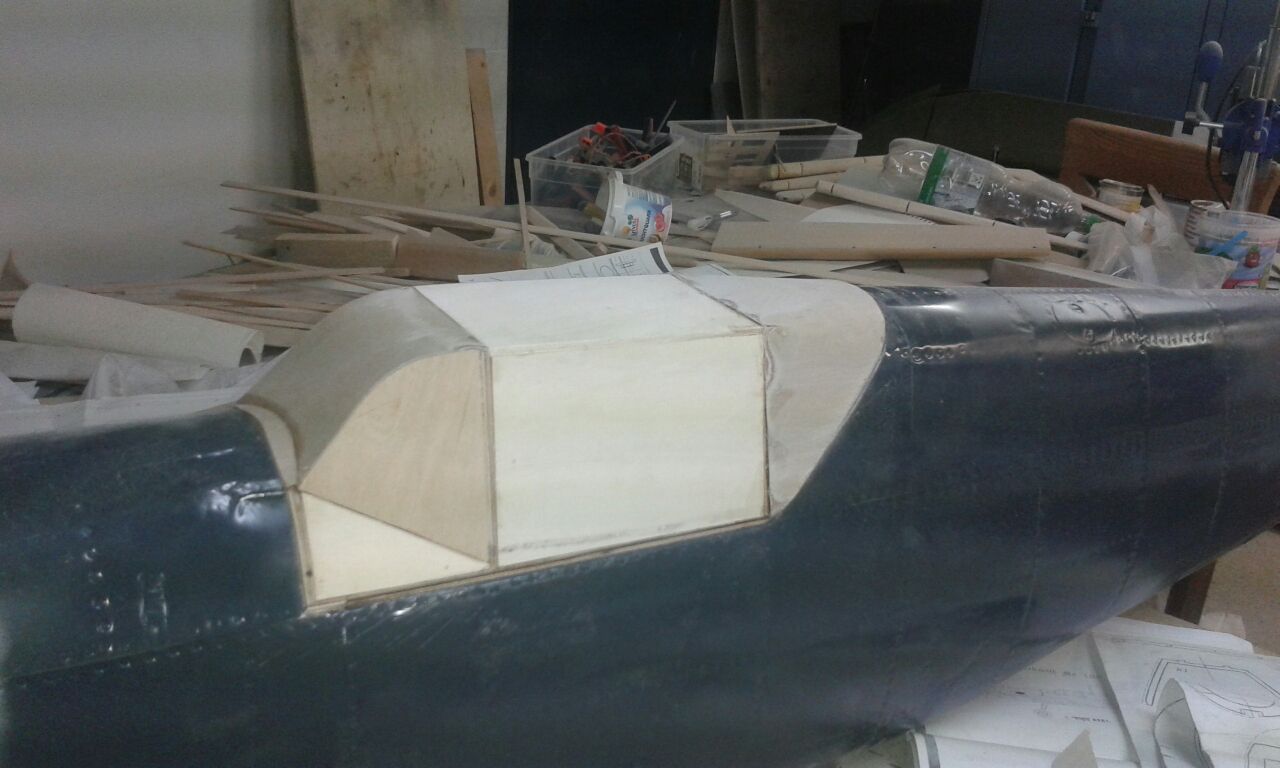

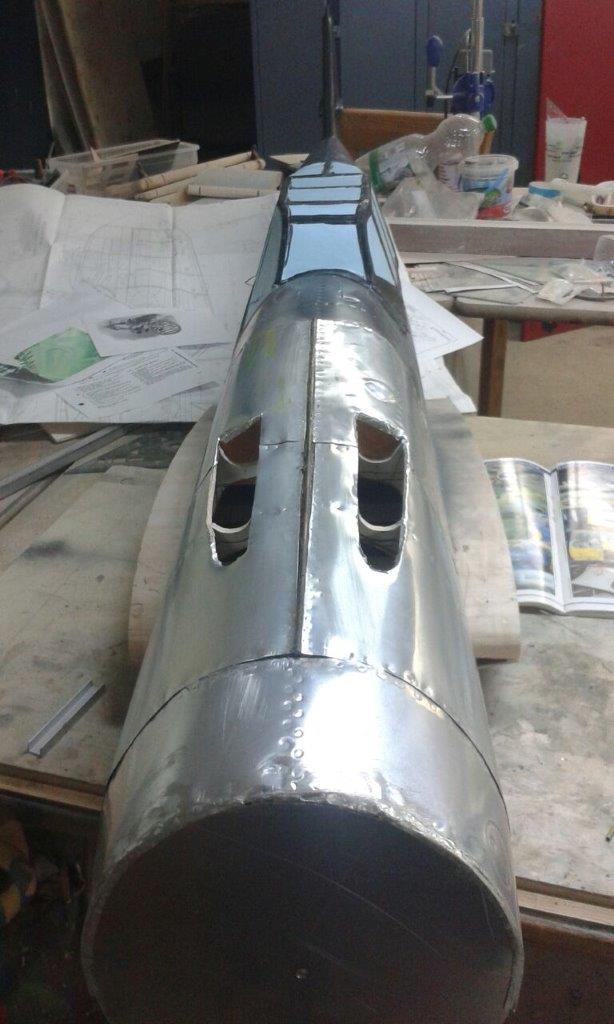

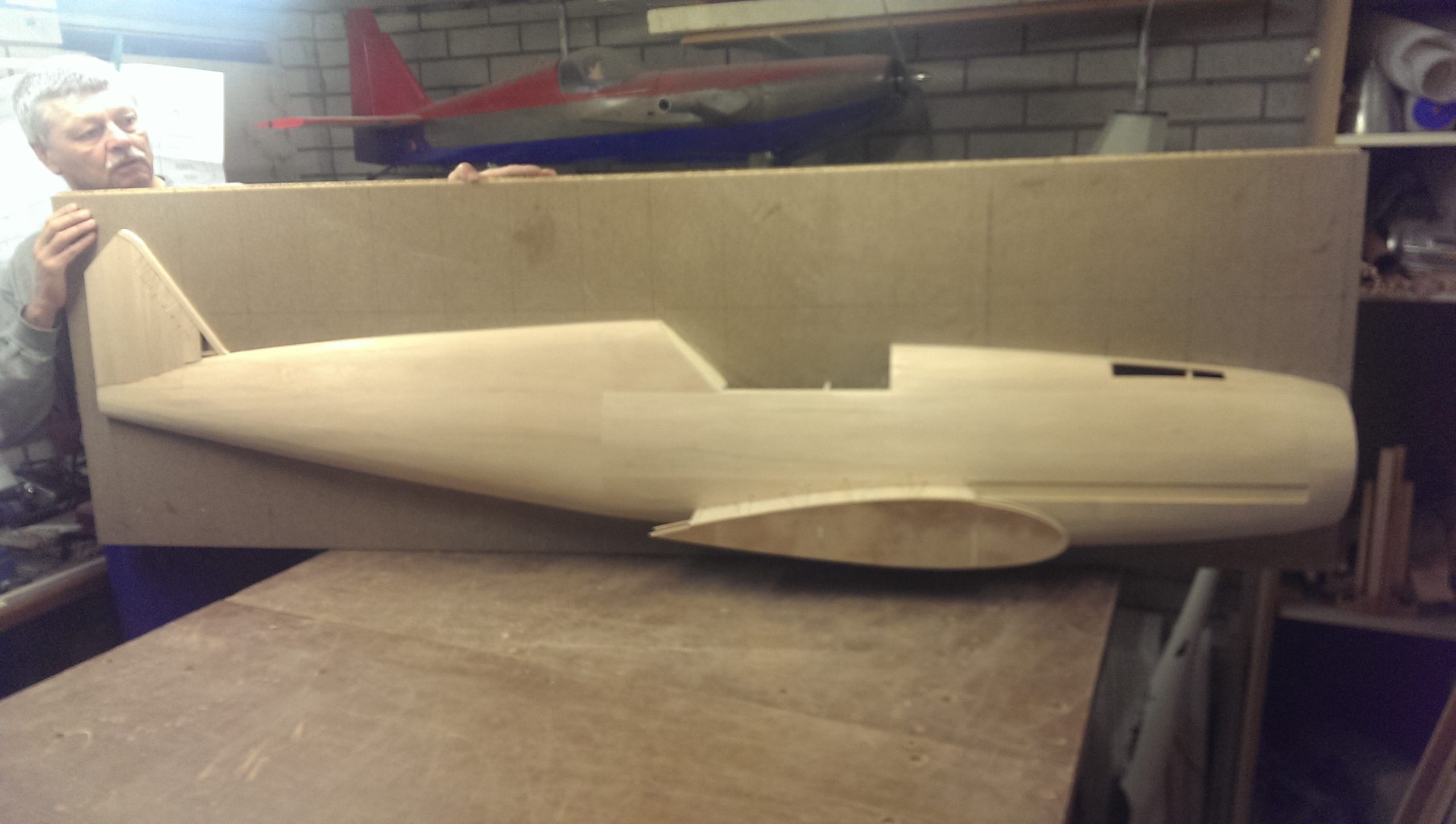

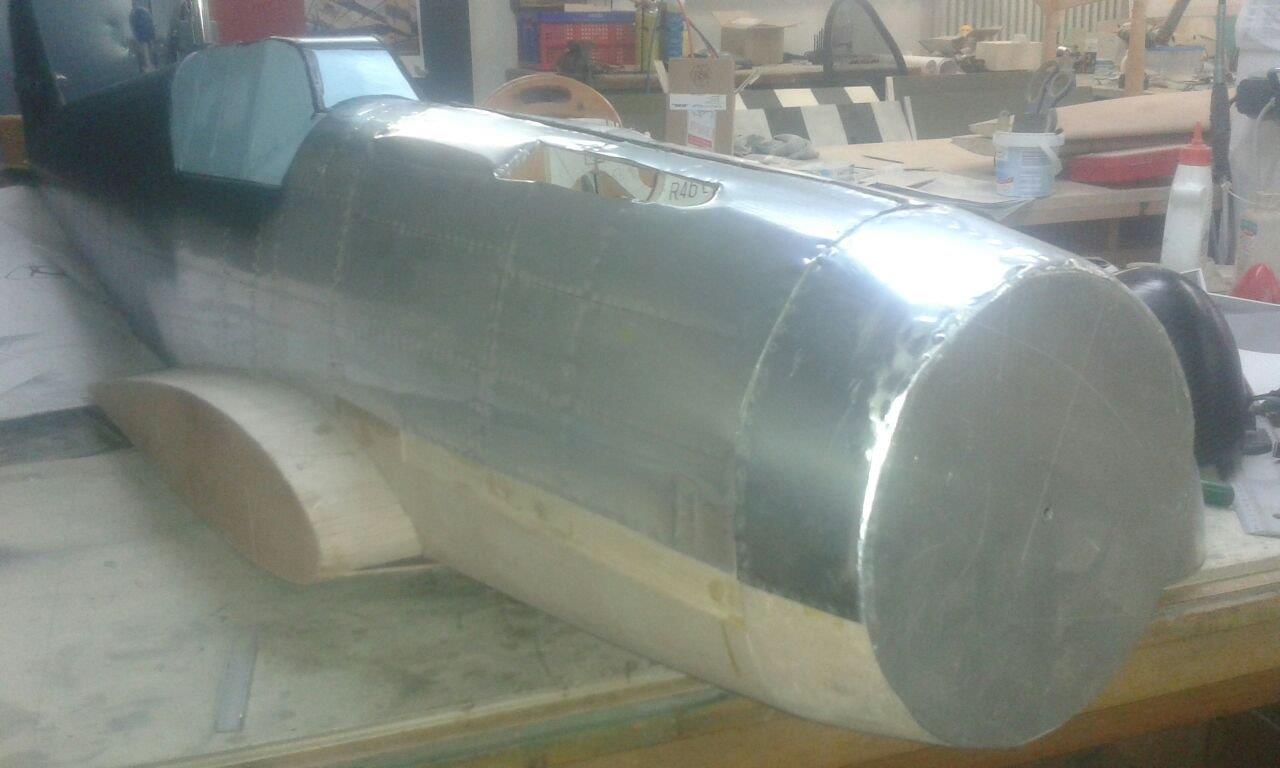

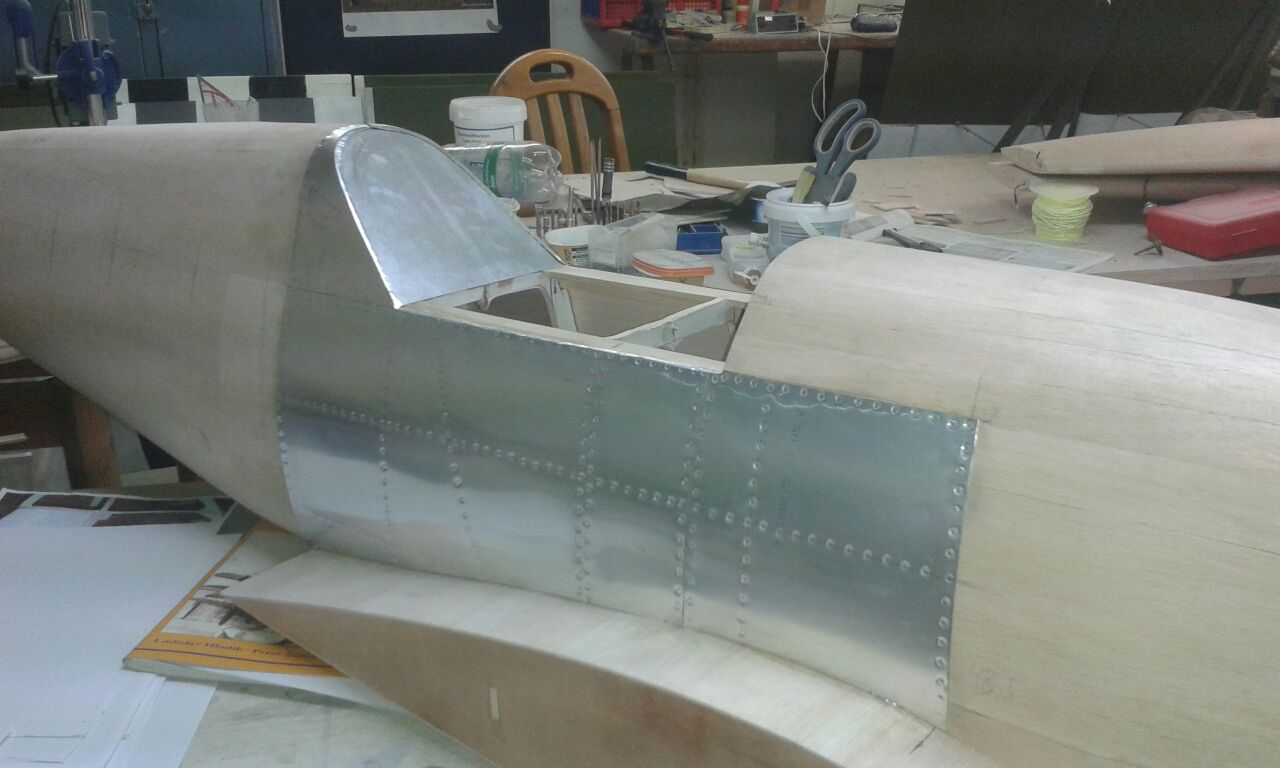

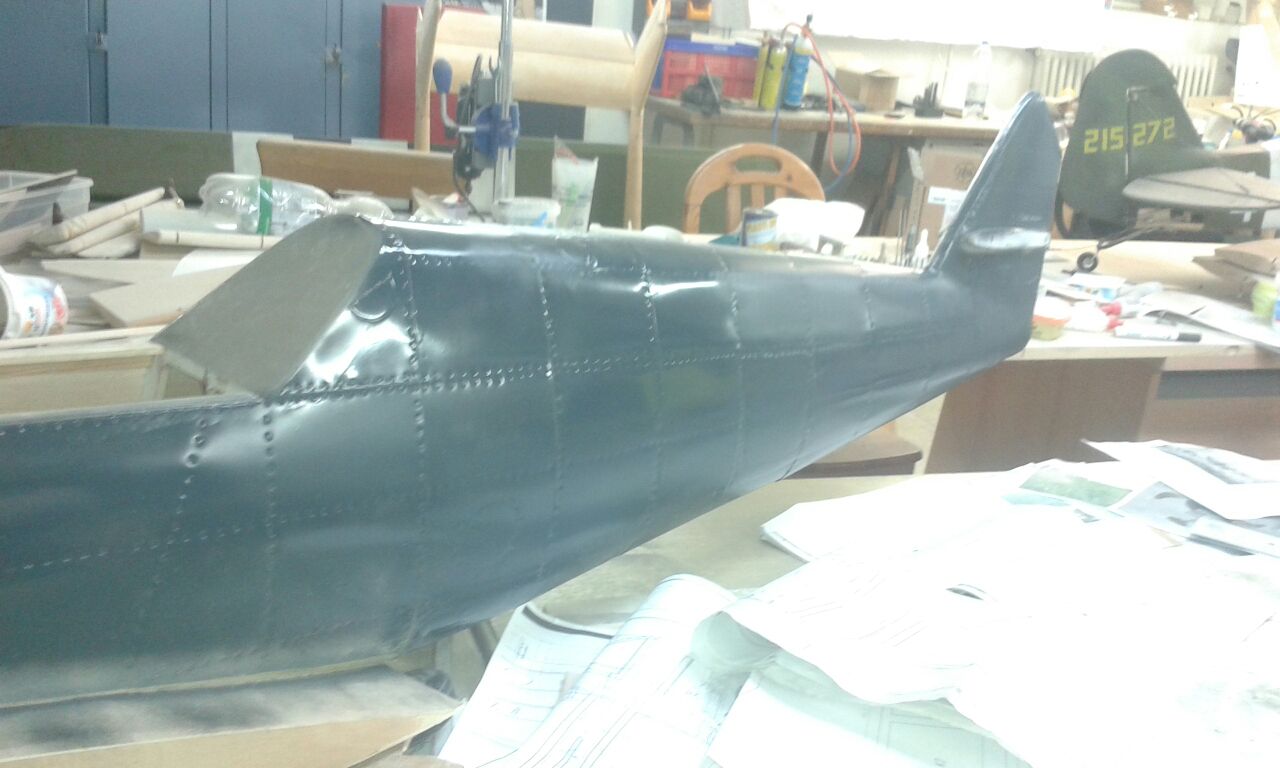

Zuerst wird die Form für den Rumpf gebaut

Spinner

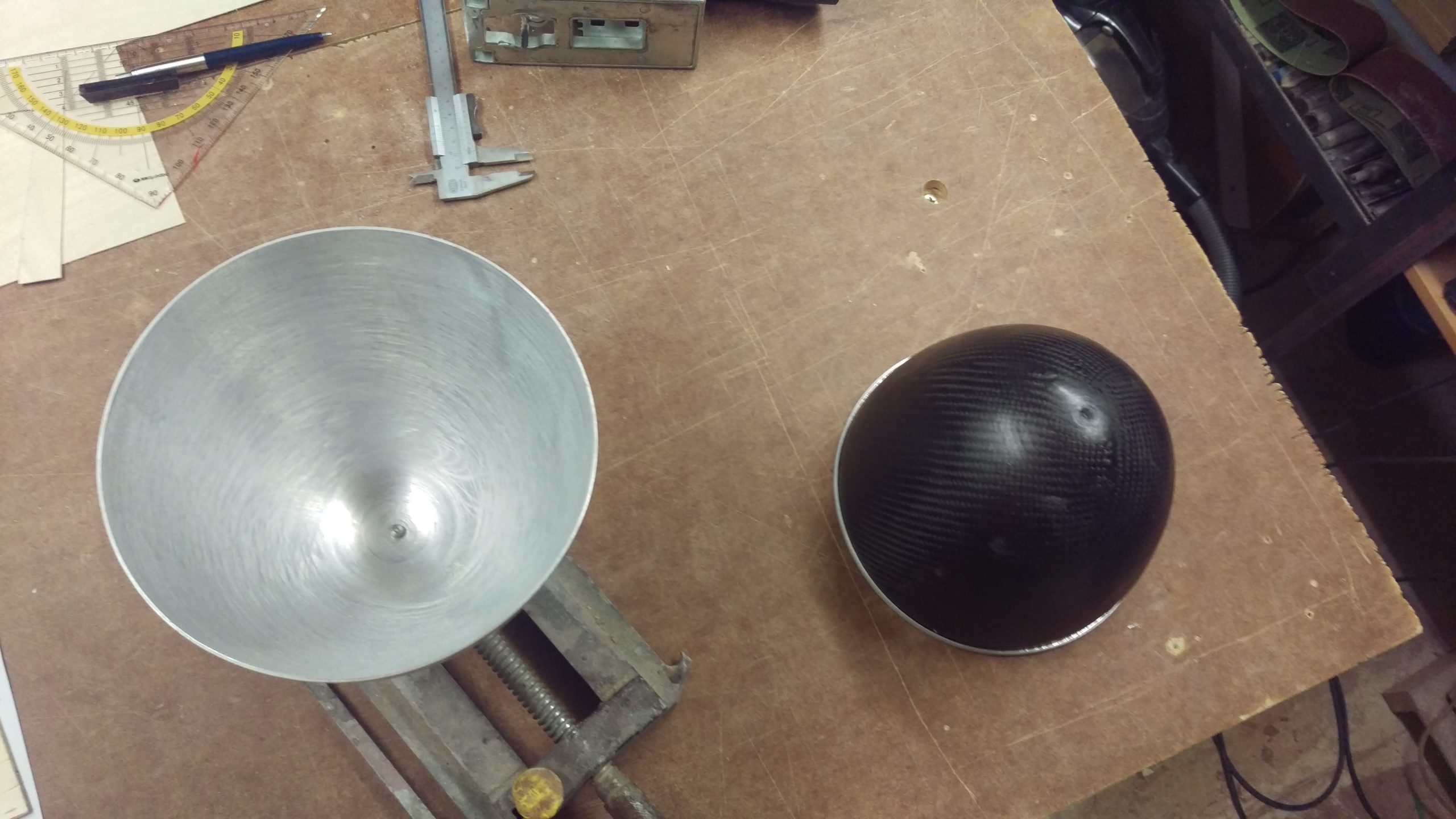

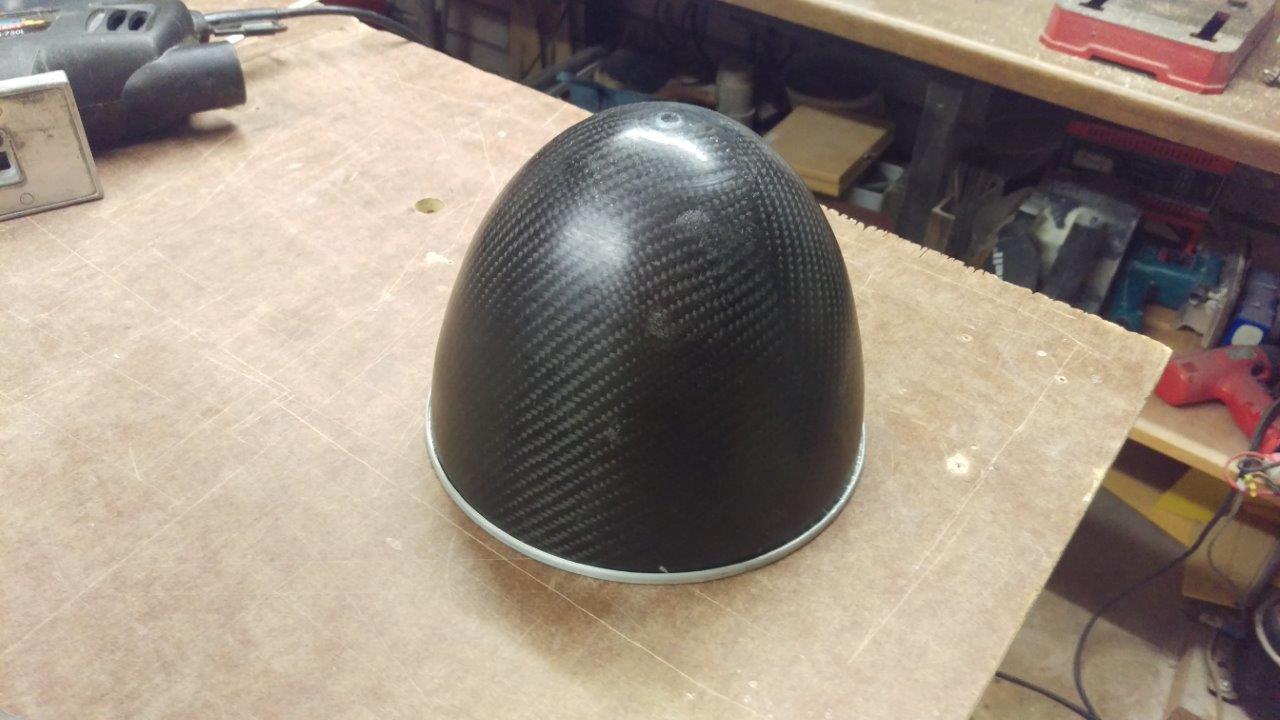

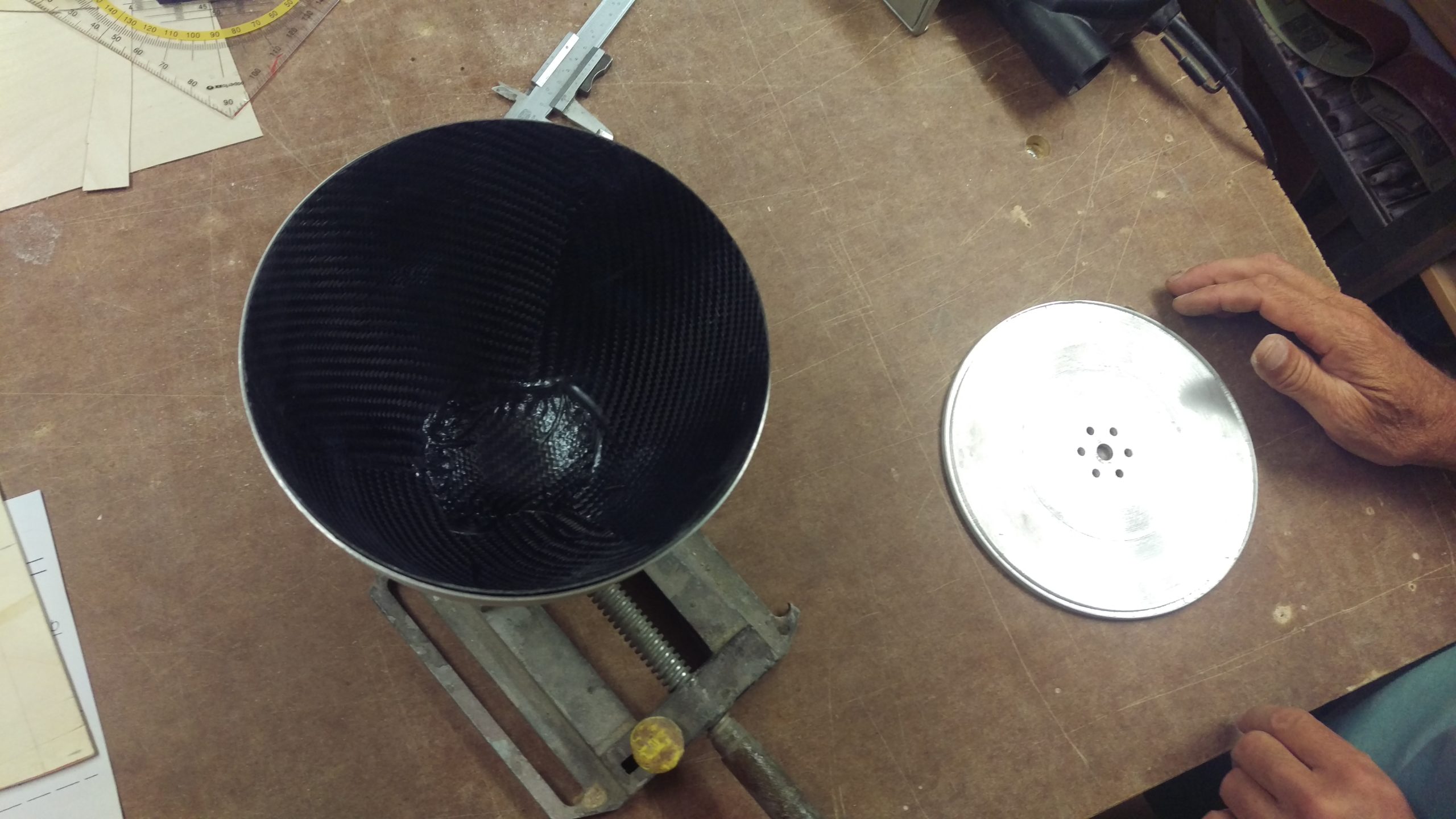

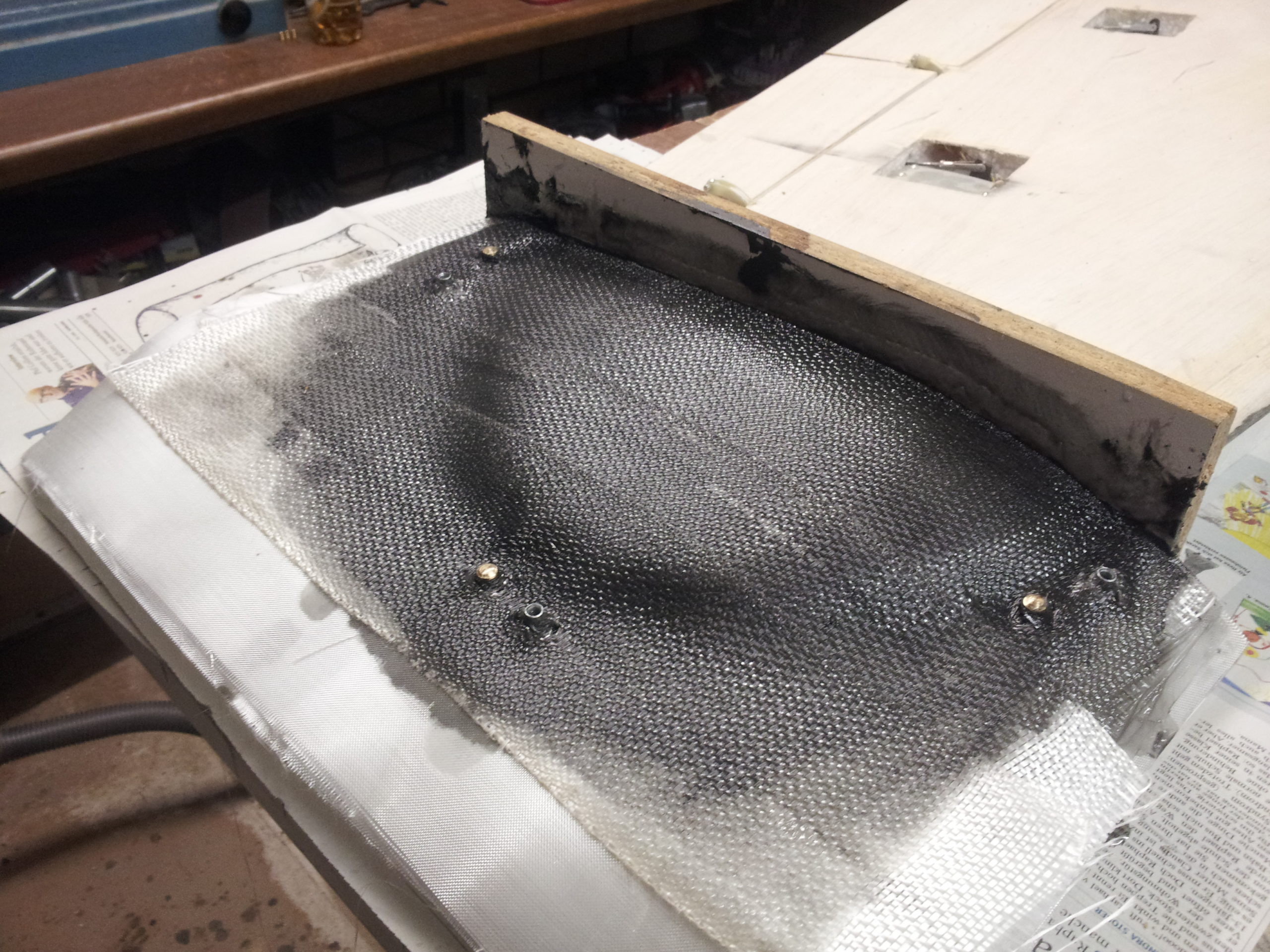

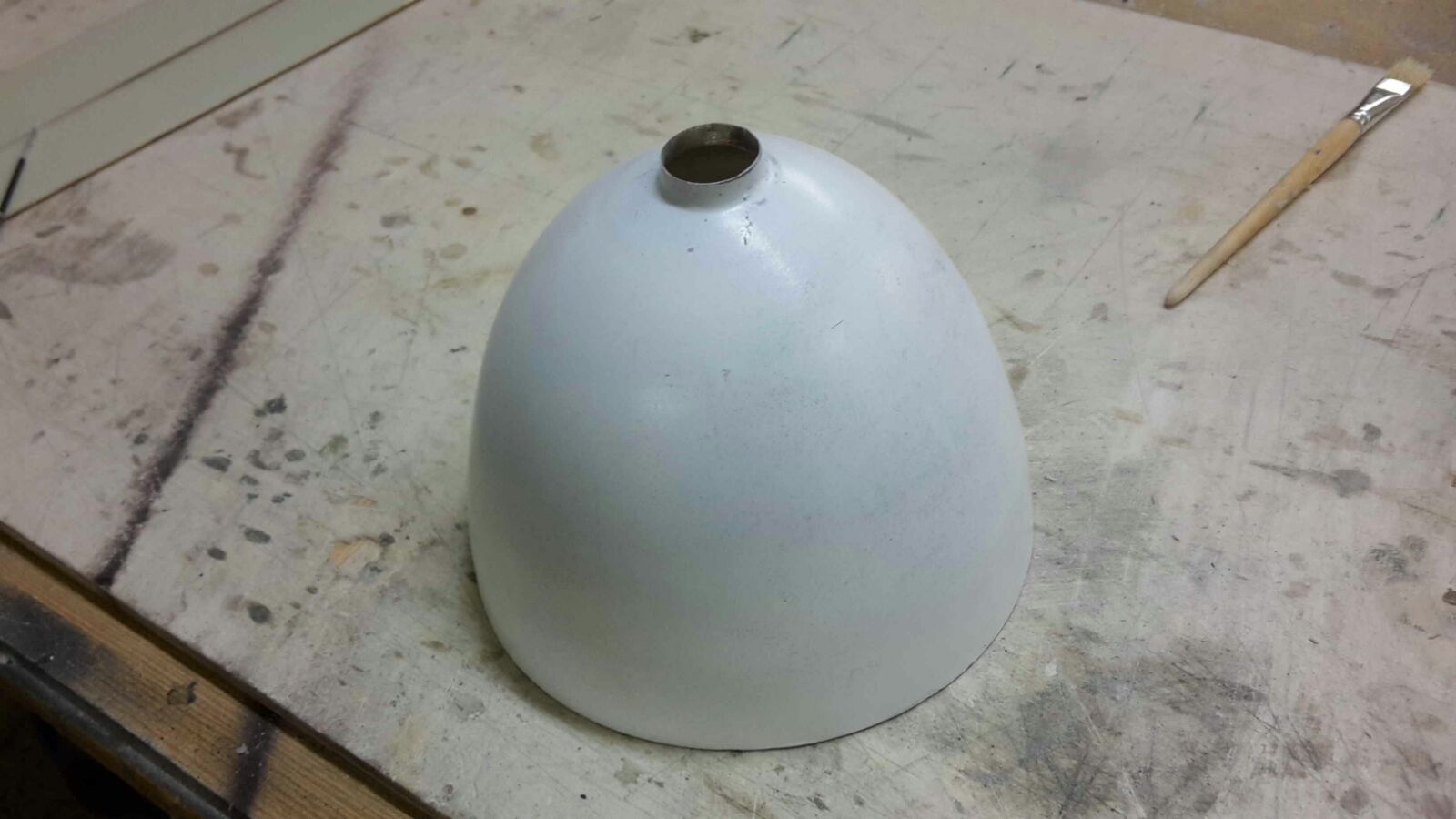

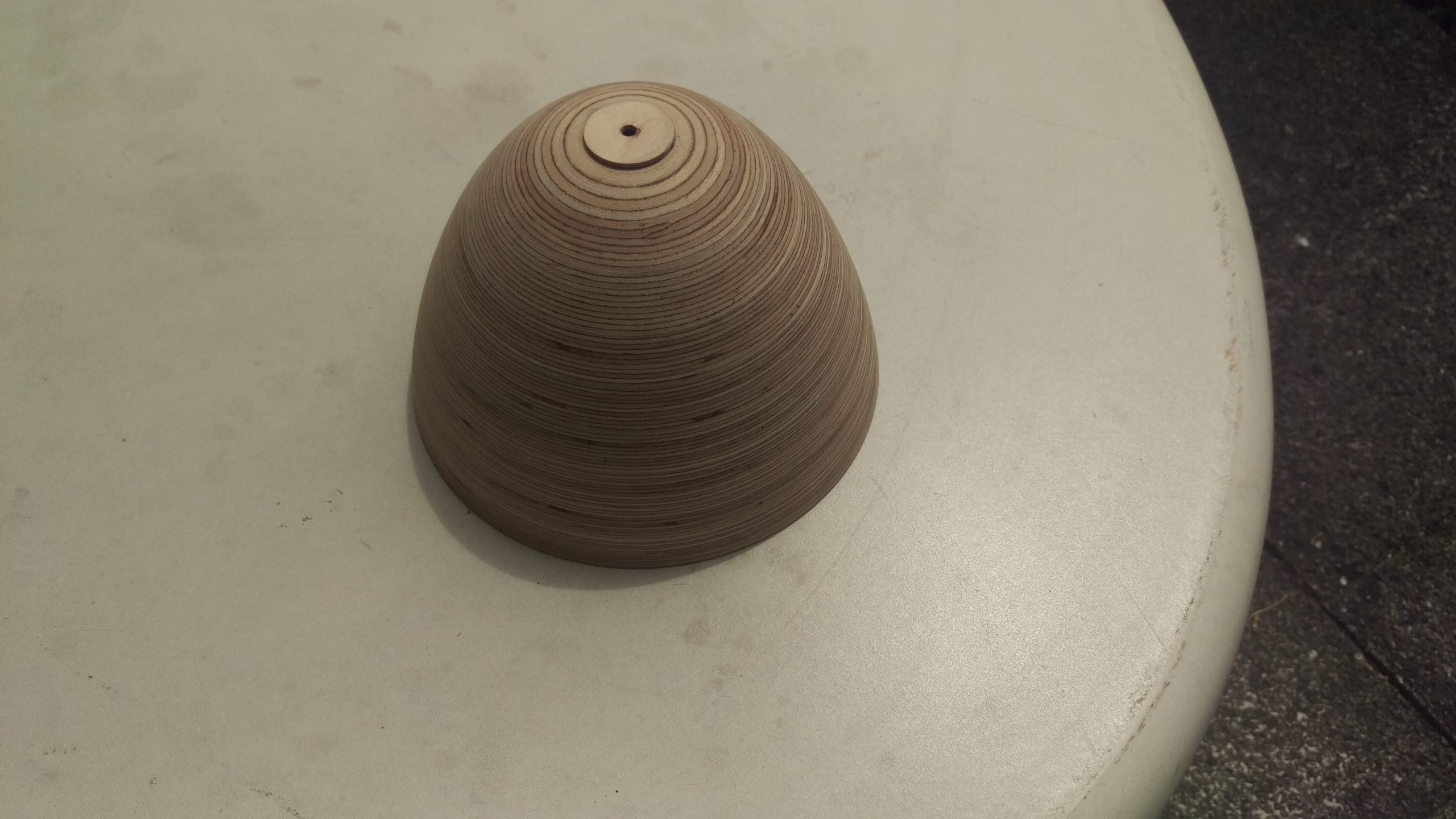

Auch der Spinner bekommt eine Form, um später in CFK laminiert werden zu können.

Fahrwerk

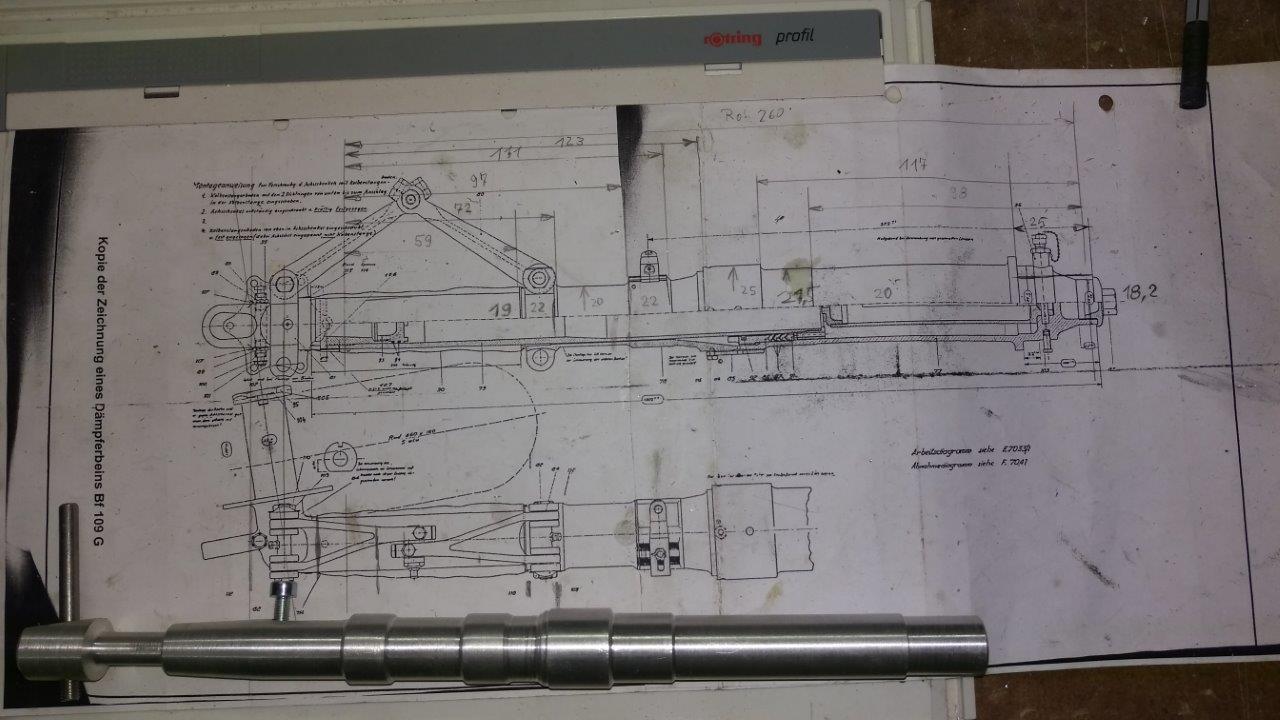

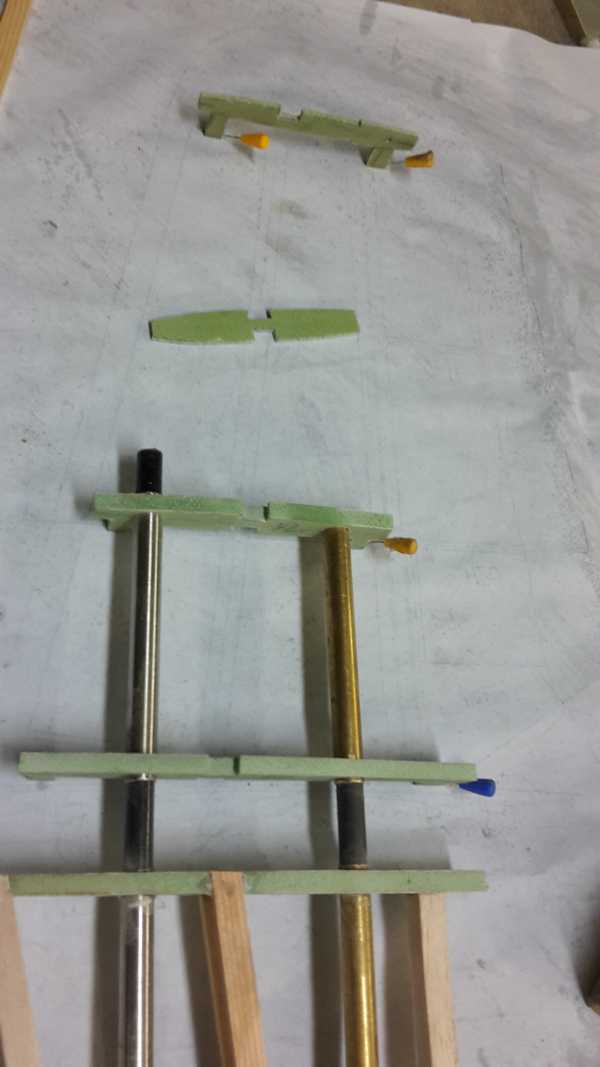

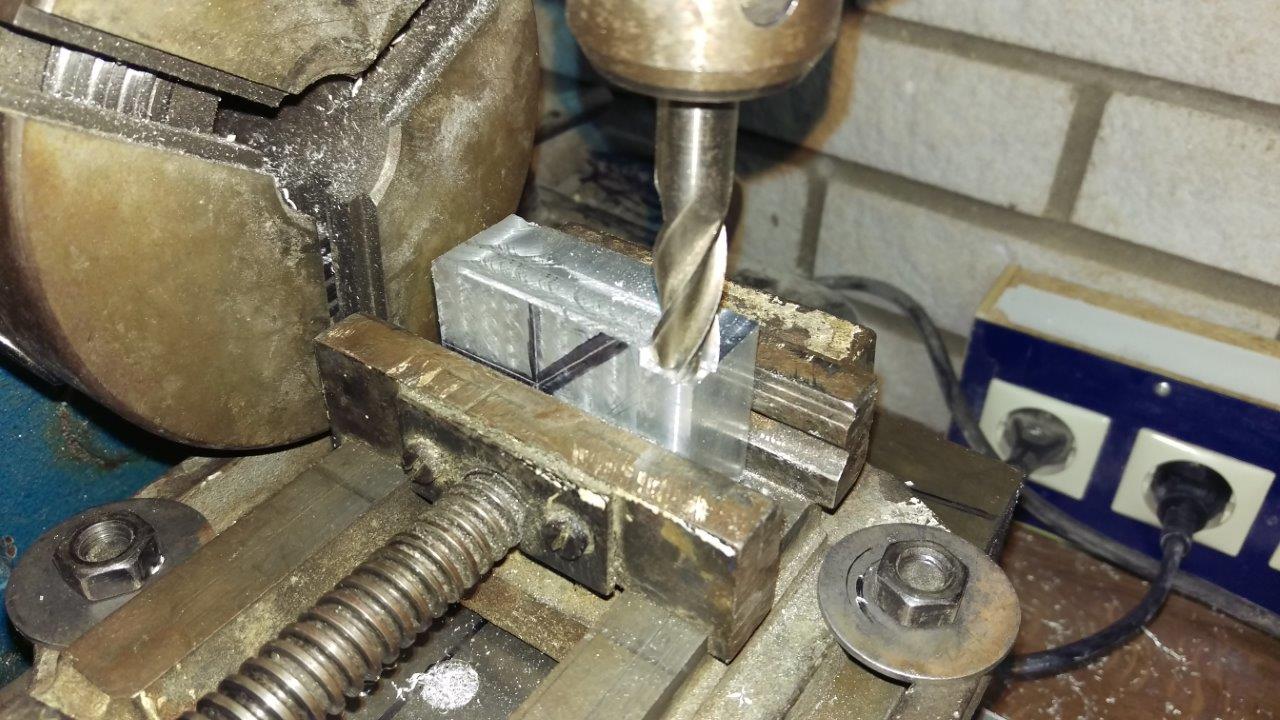

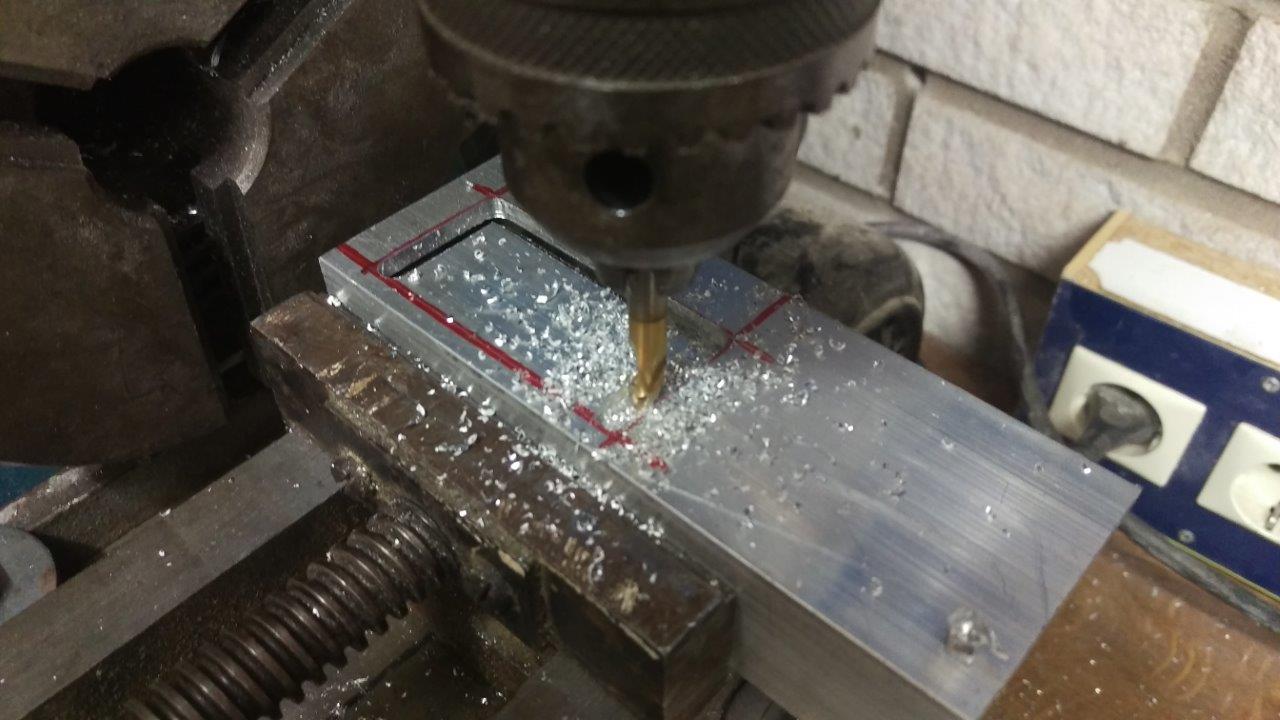

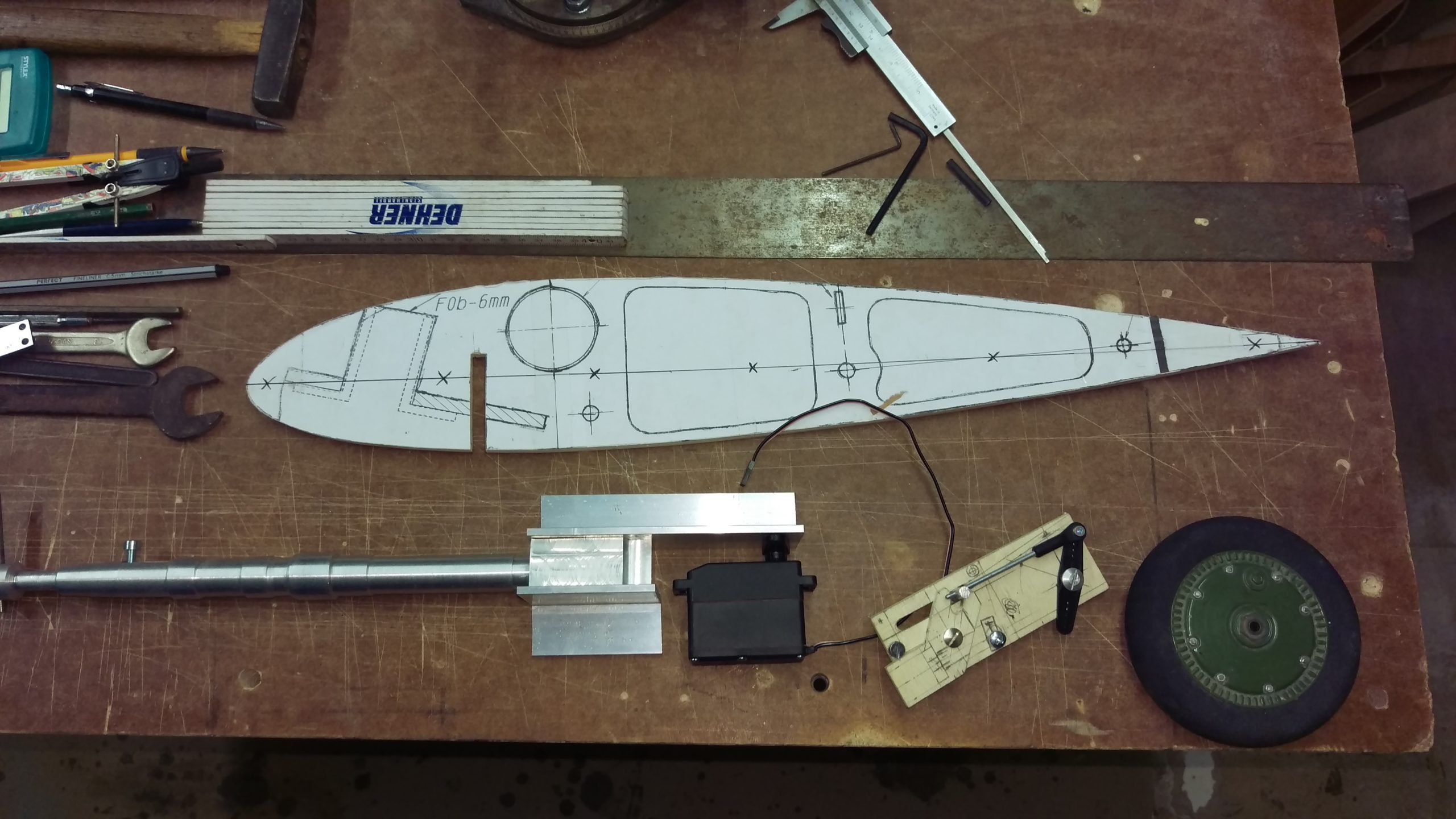

Die Fahrwerkmechanik wird hergestellt. Dazu gibt es auch ein kleines Video.

Leitwerke

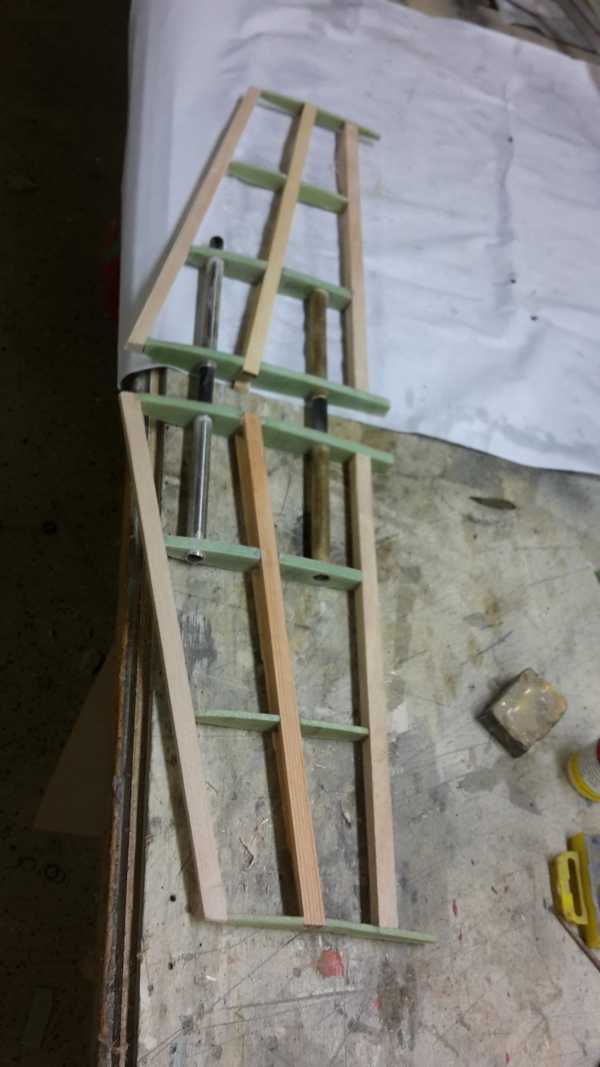

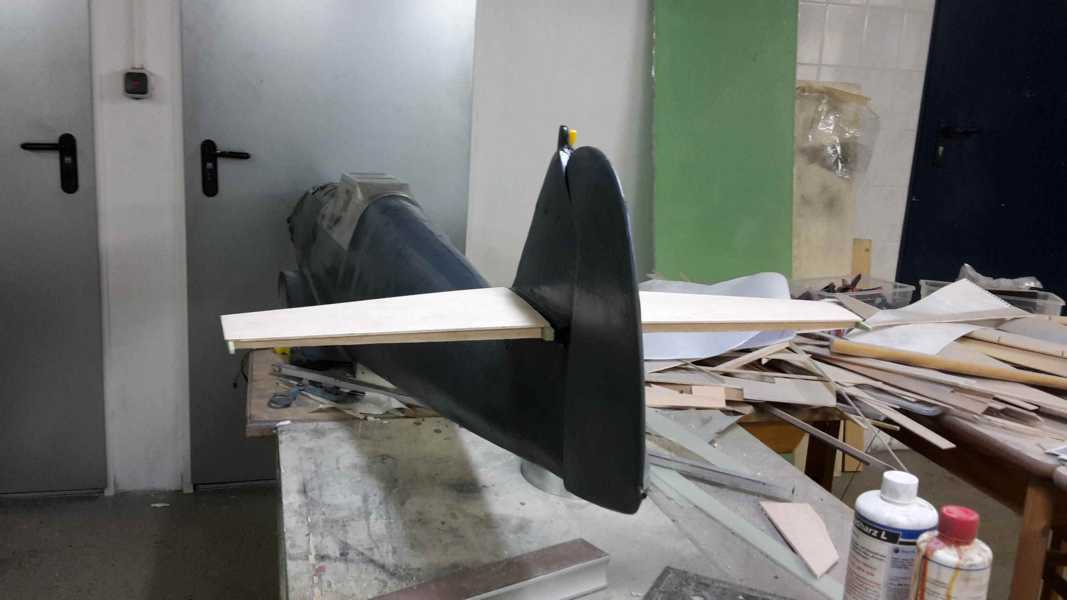

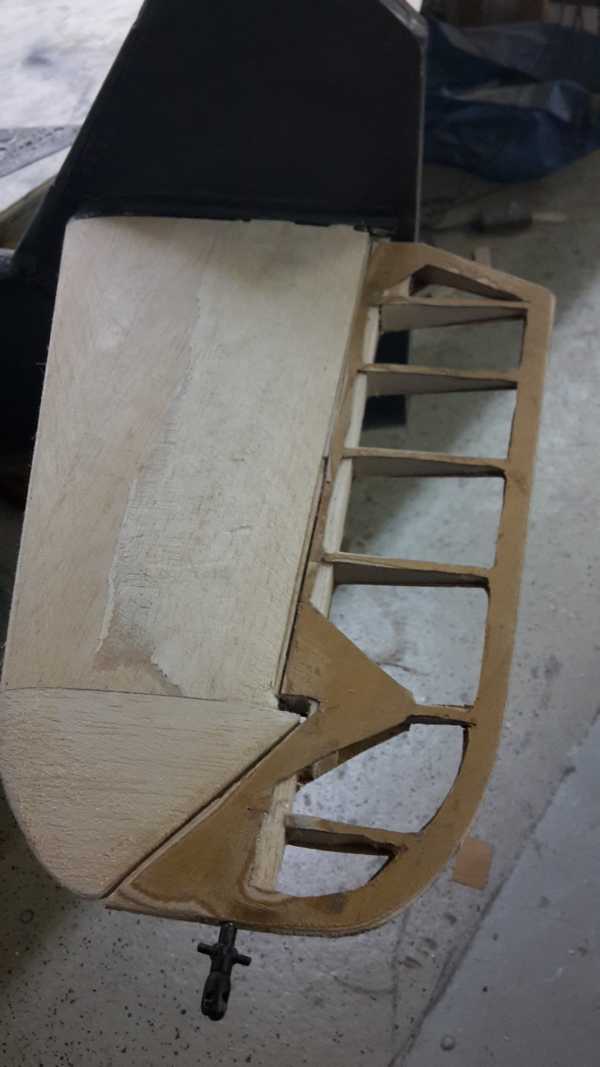

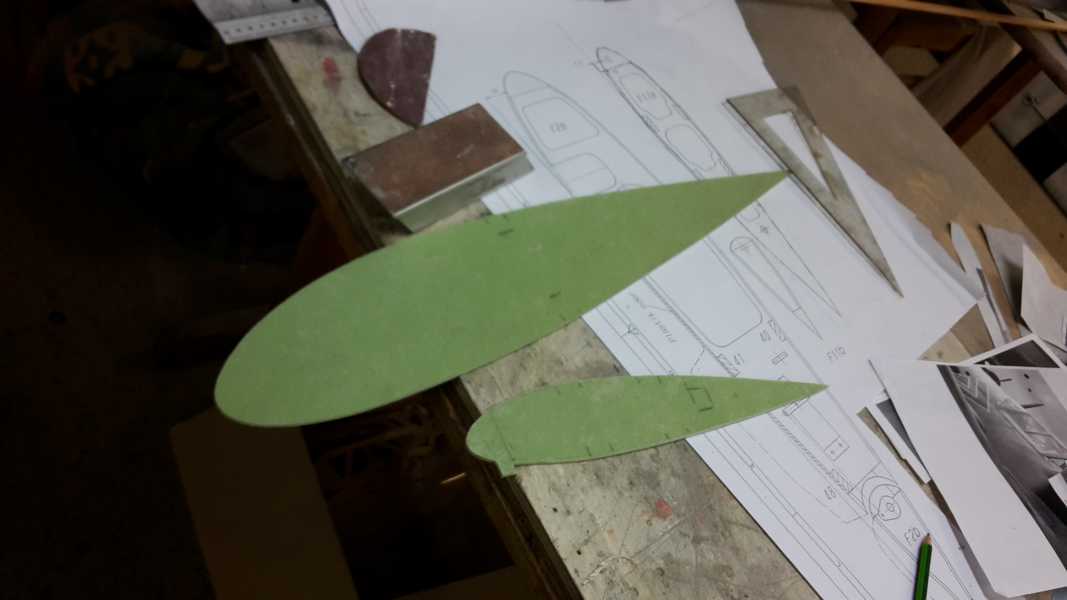

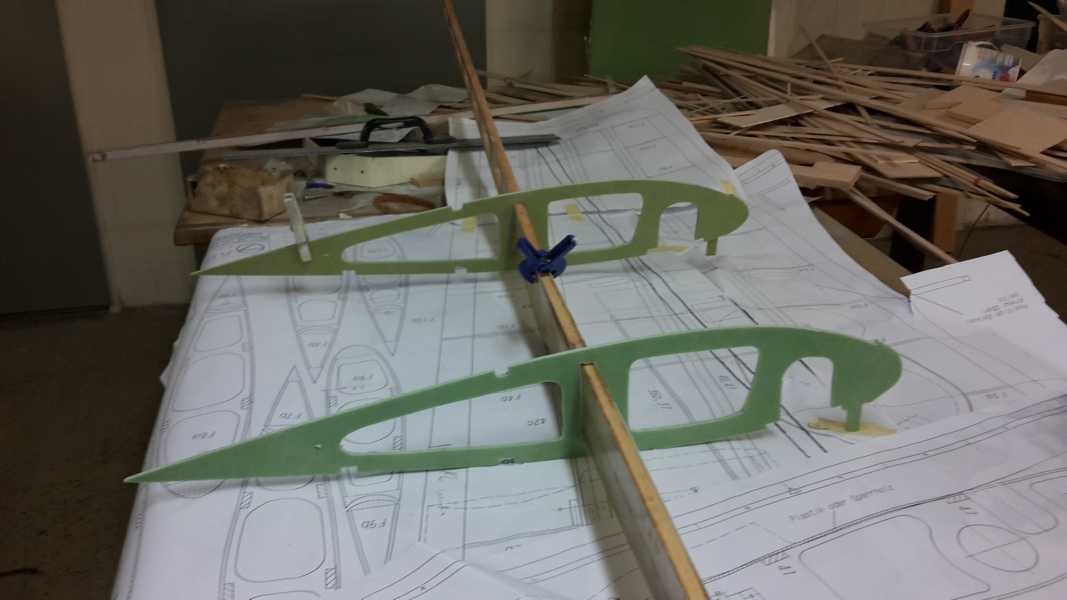

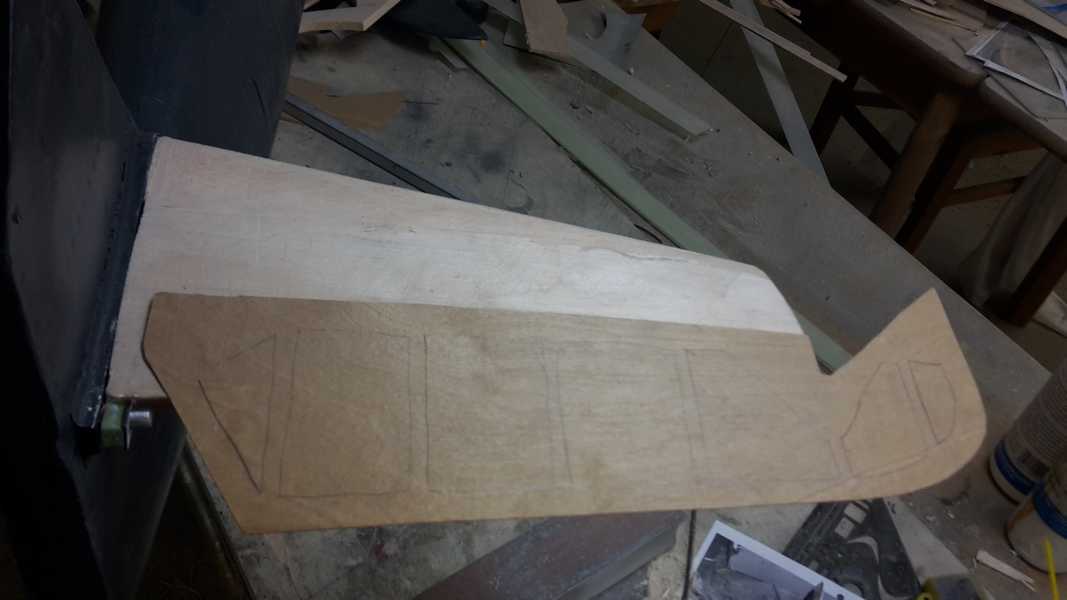

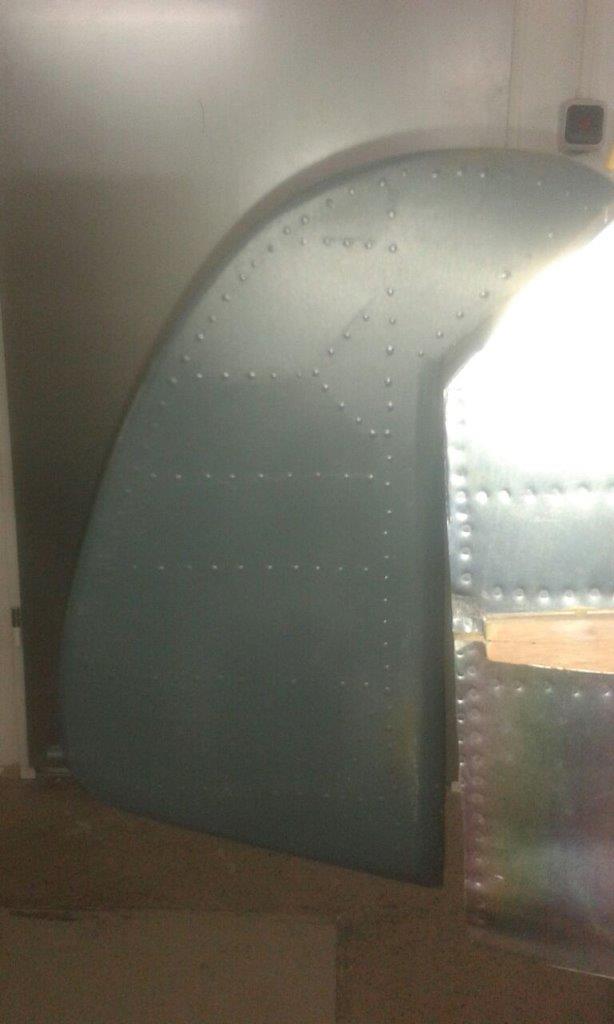

Seitenleitwerk und Höhenleitwerk wird in Rippenbauweise aufgebaut

Tragflächen

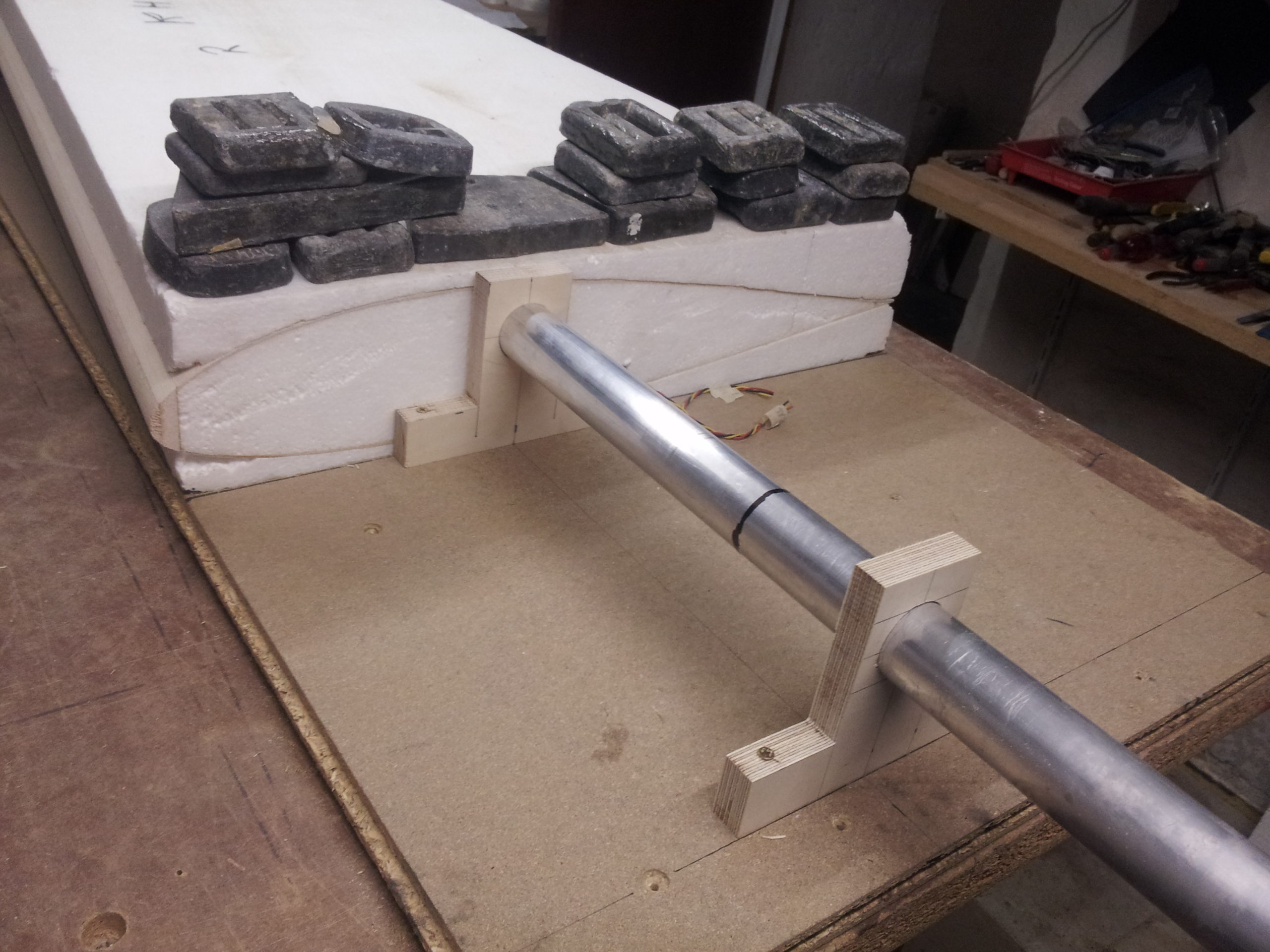

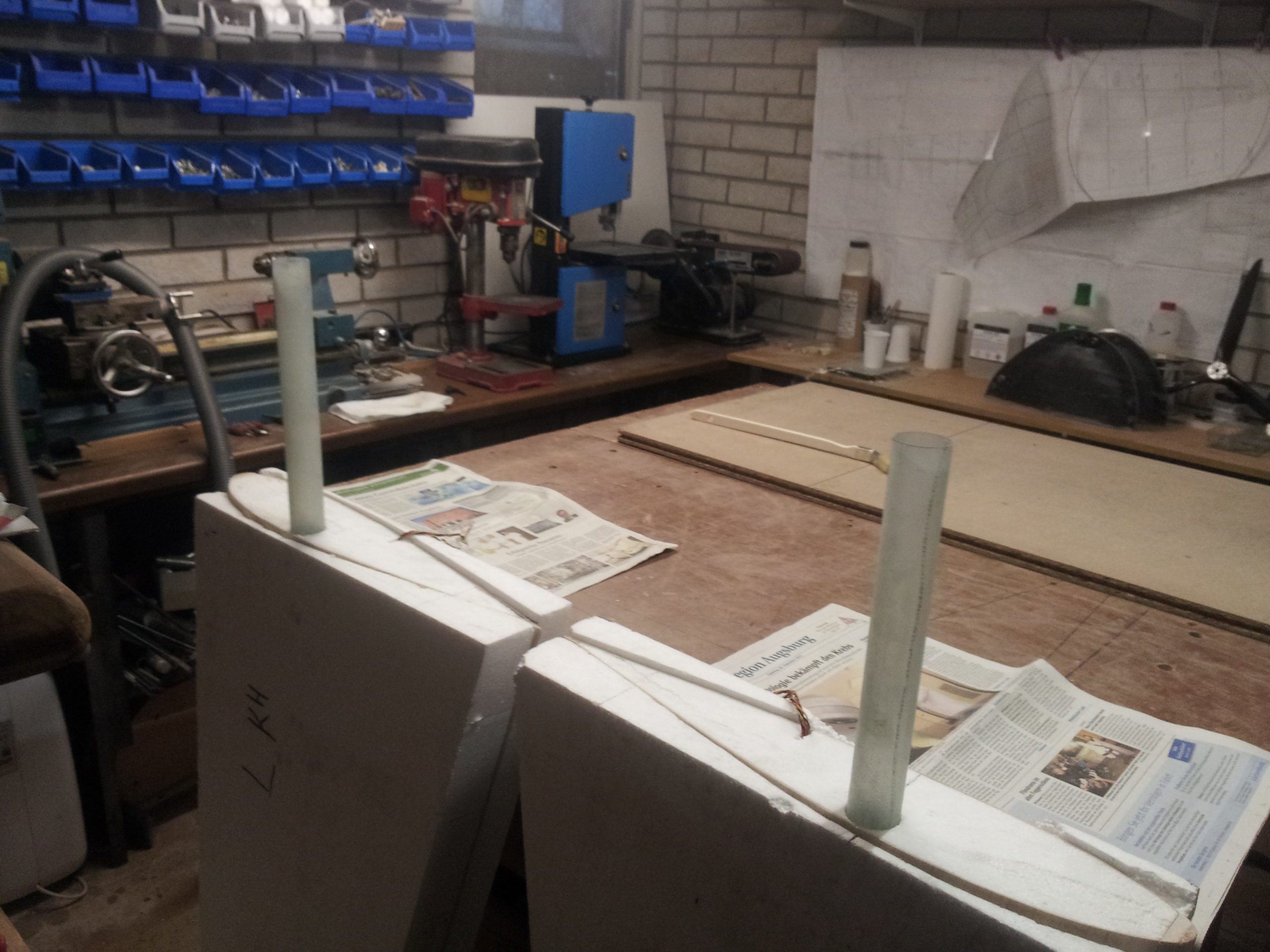

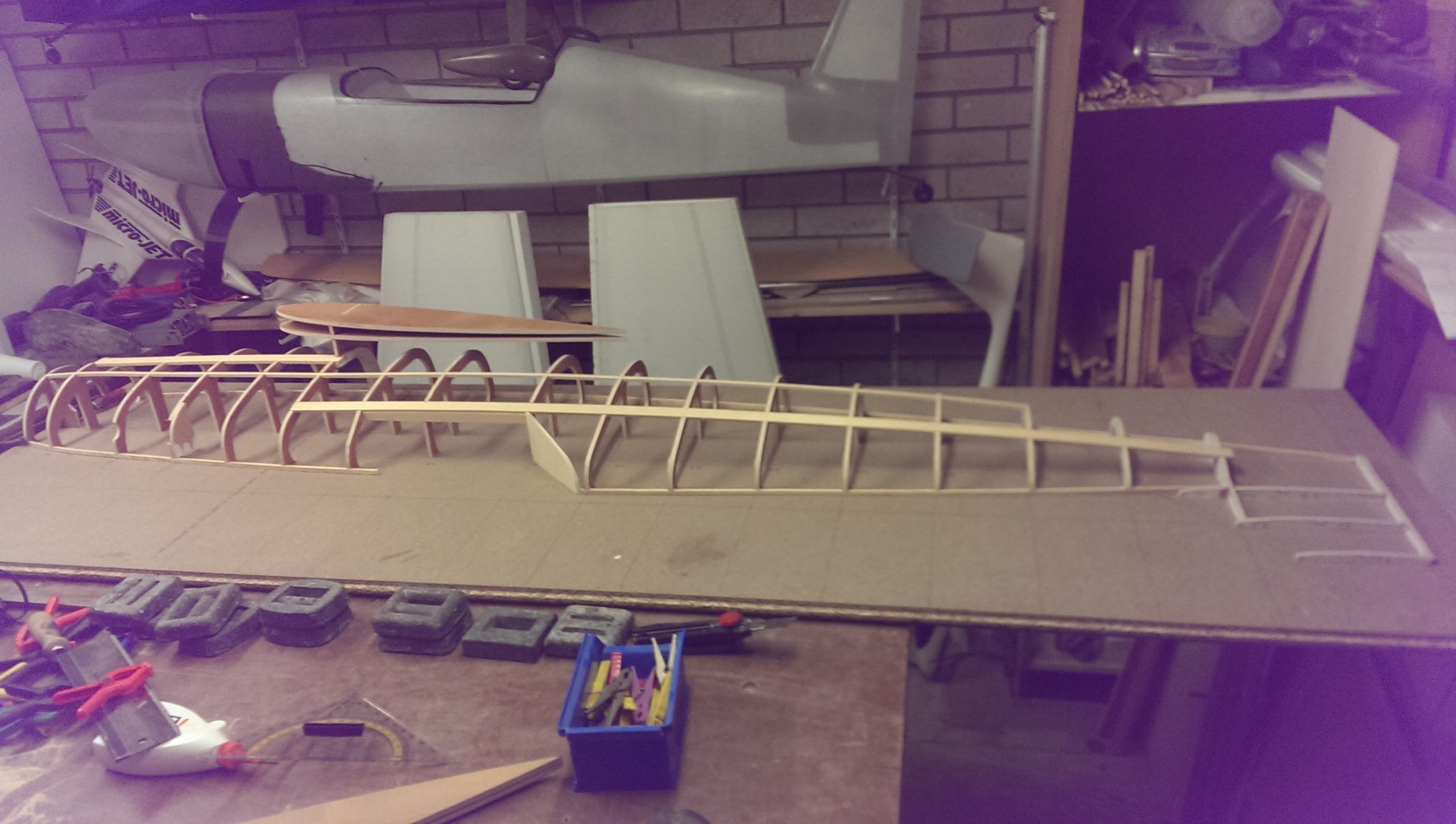

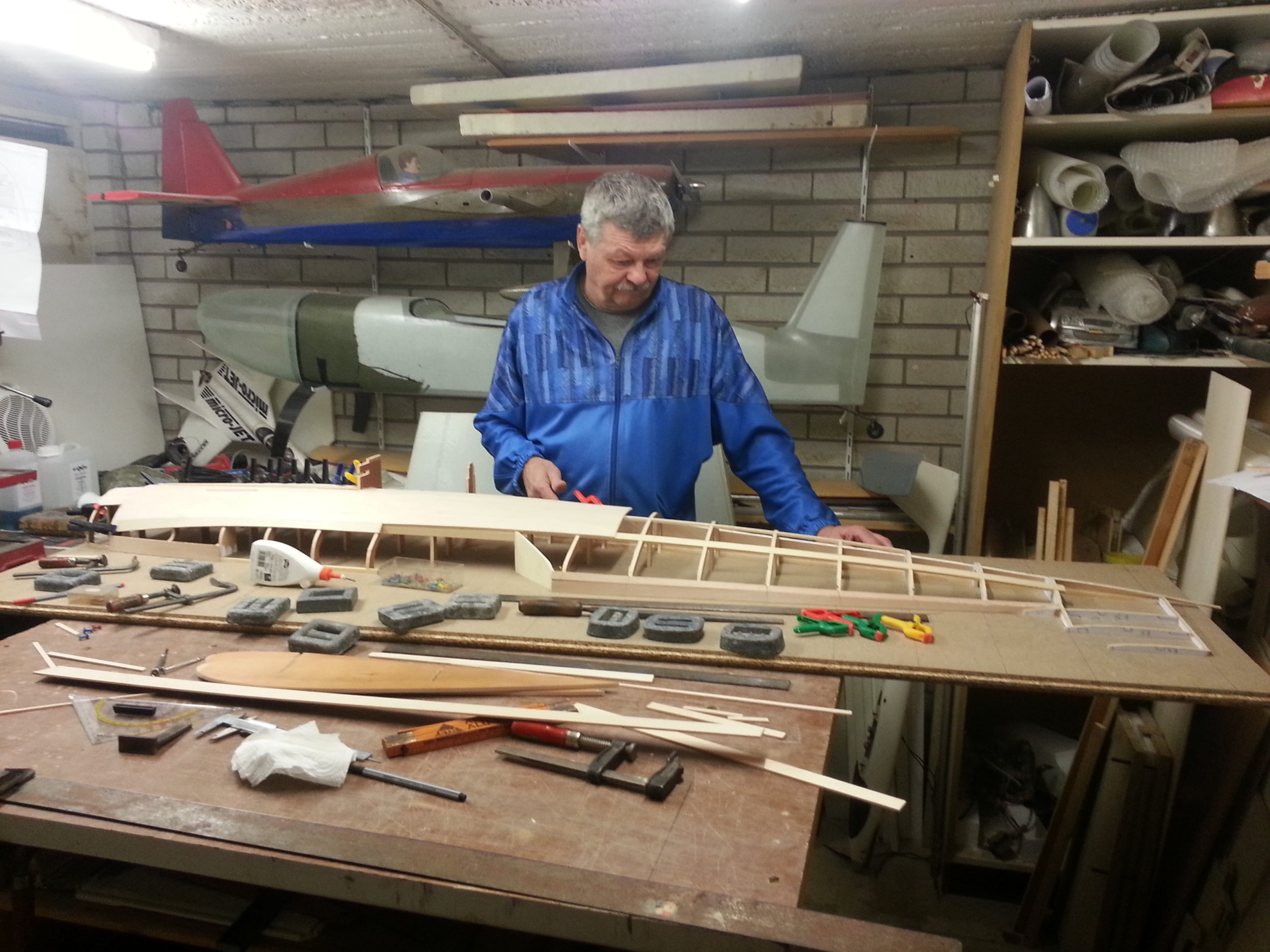

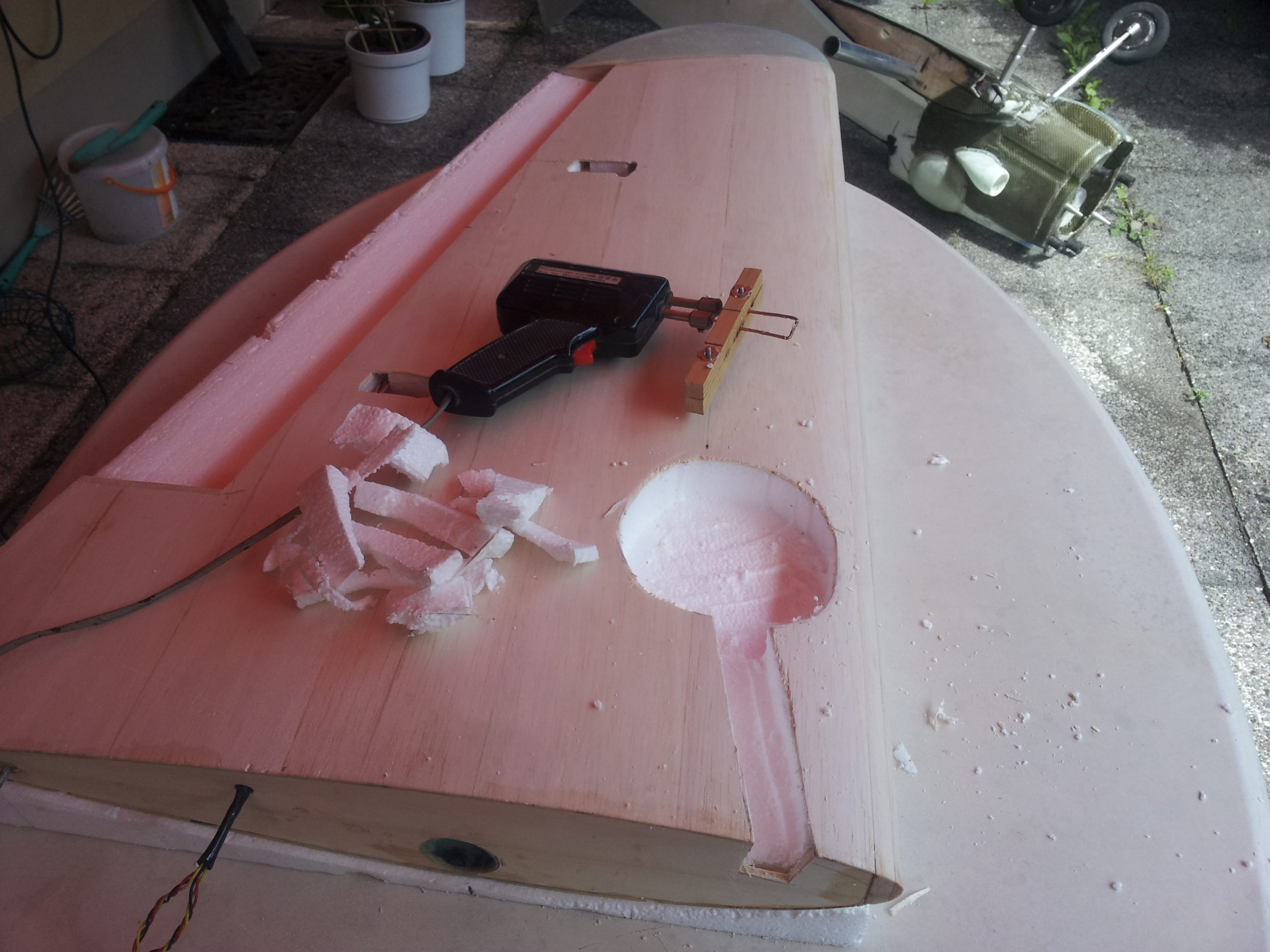

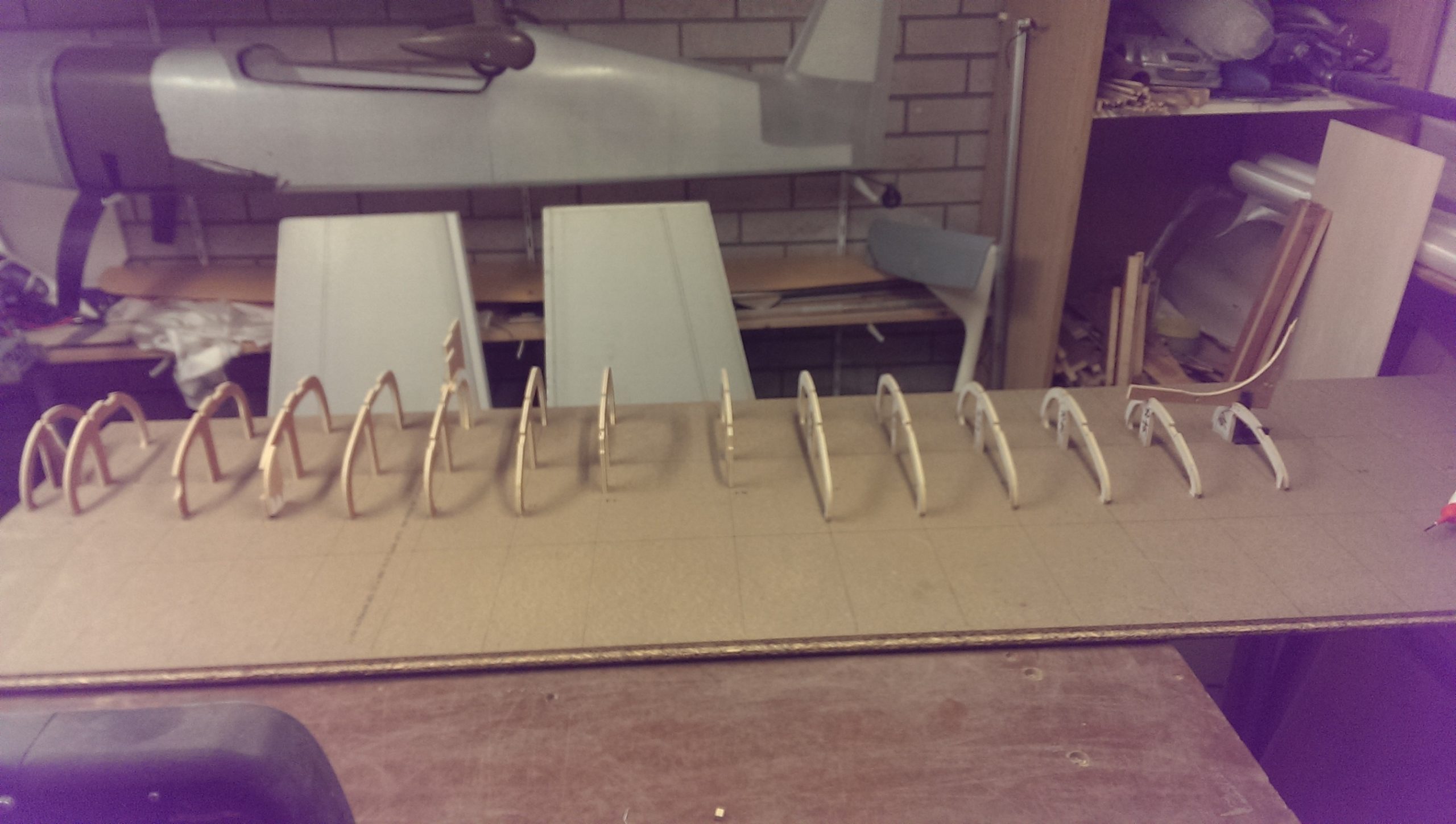

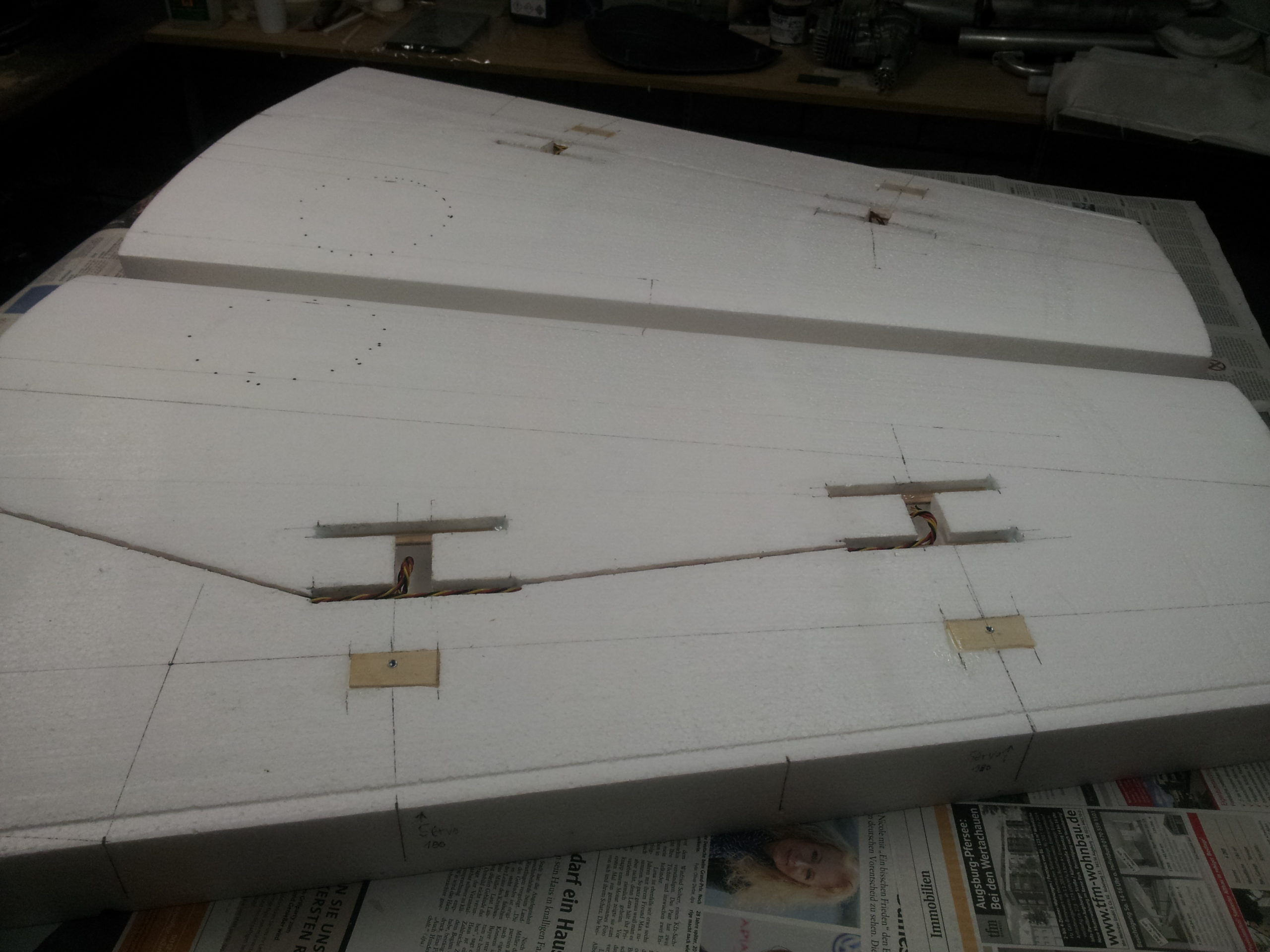

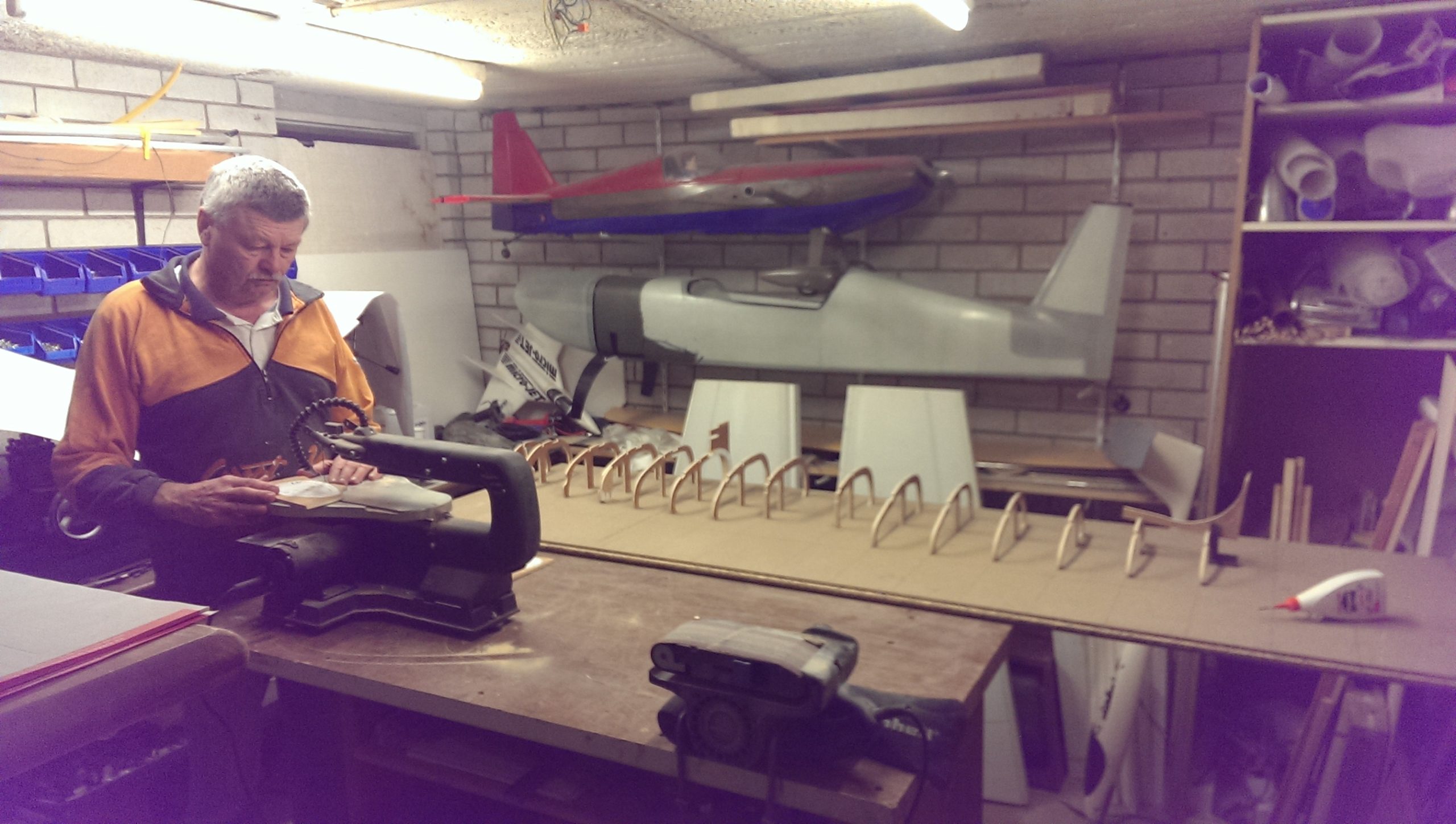

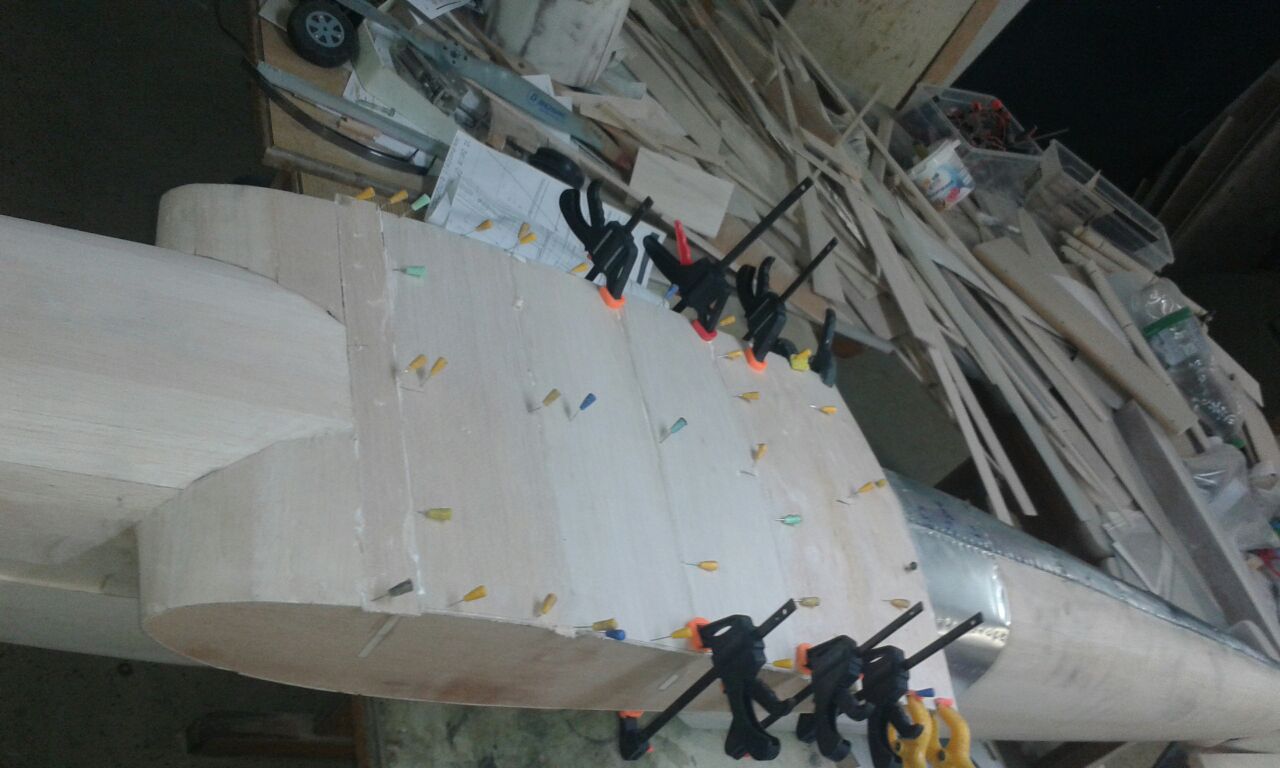

Die Flächen werden mit Rippen aufgebaut, beplankt und die Aussparungen für die Fahrwerke ausgesägt.

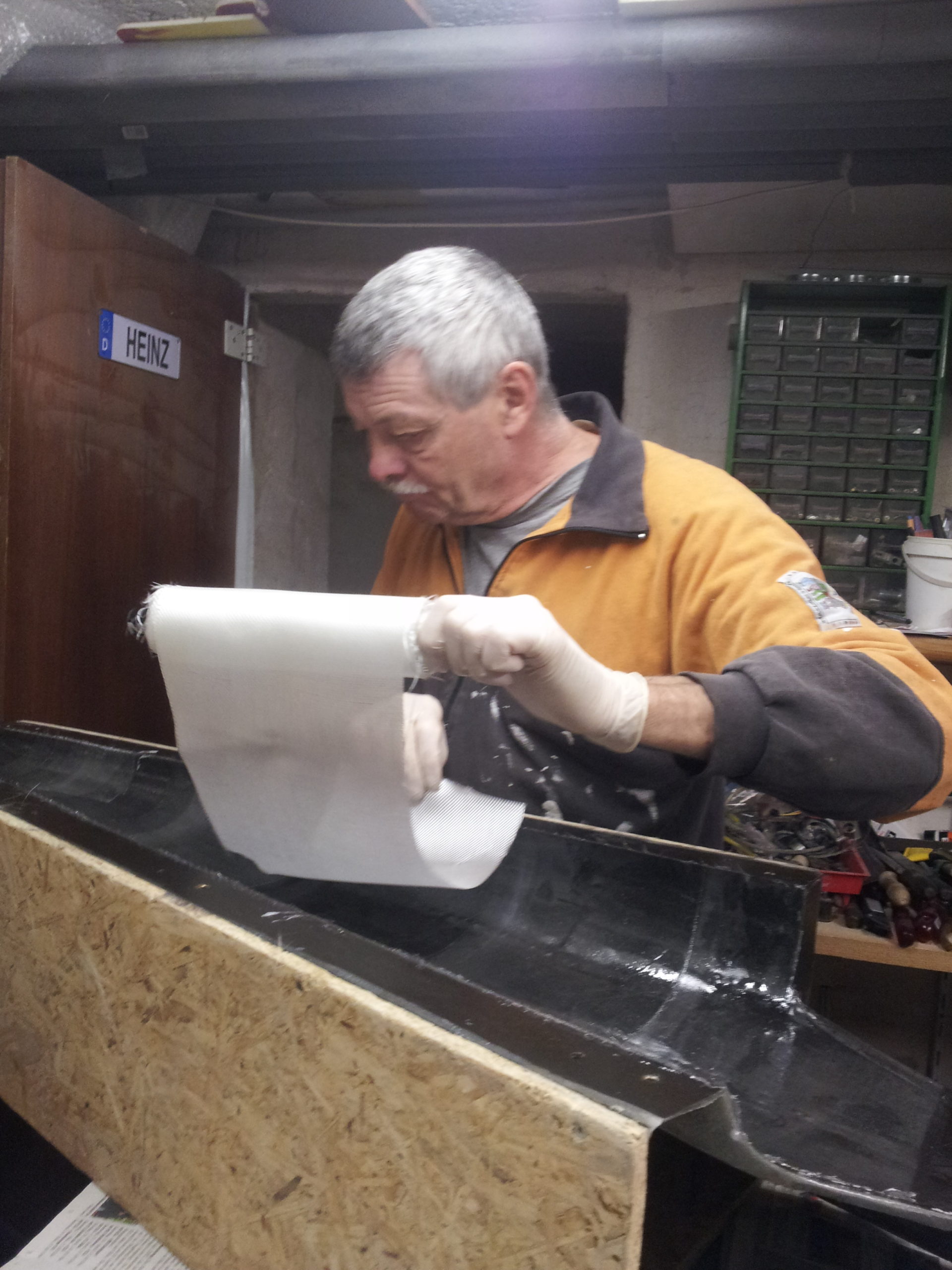

Rumpf laminieren

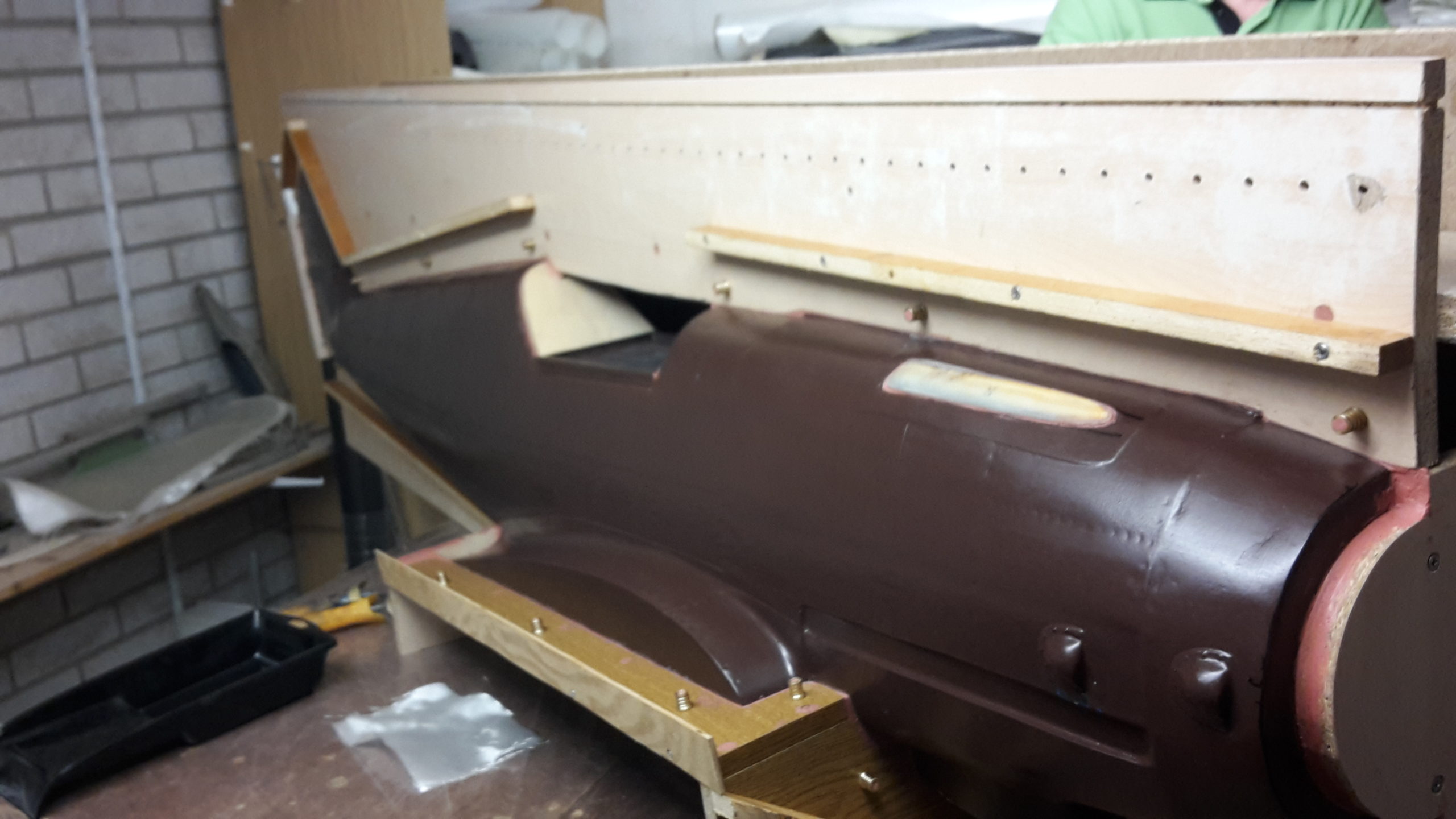

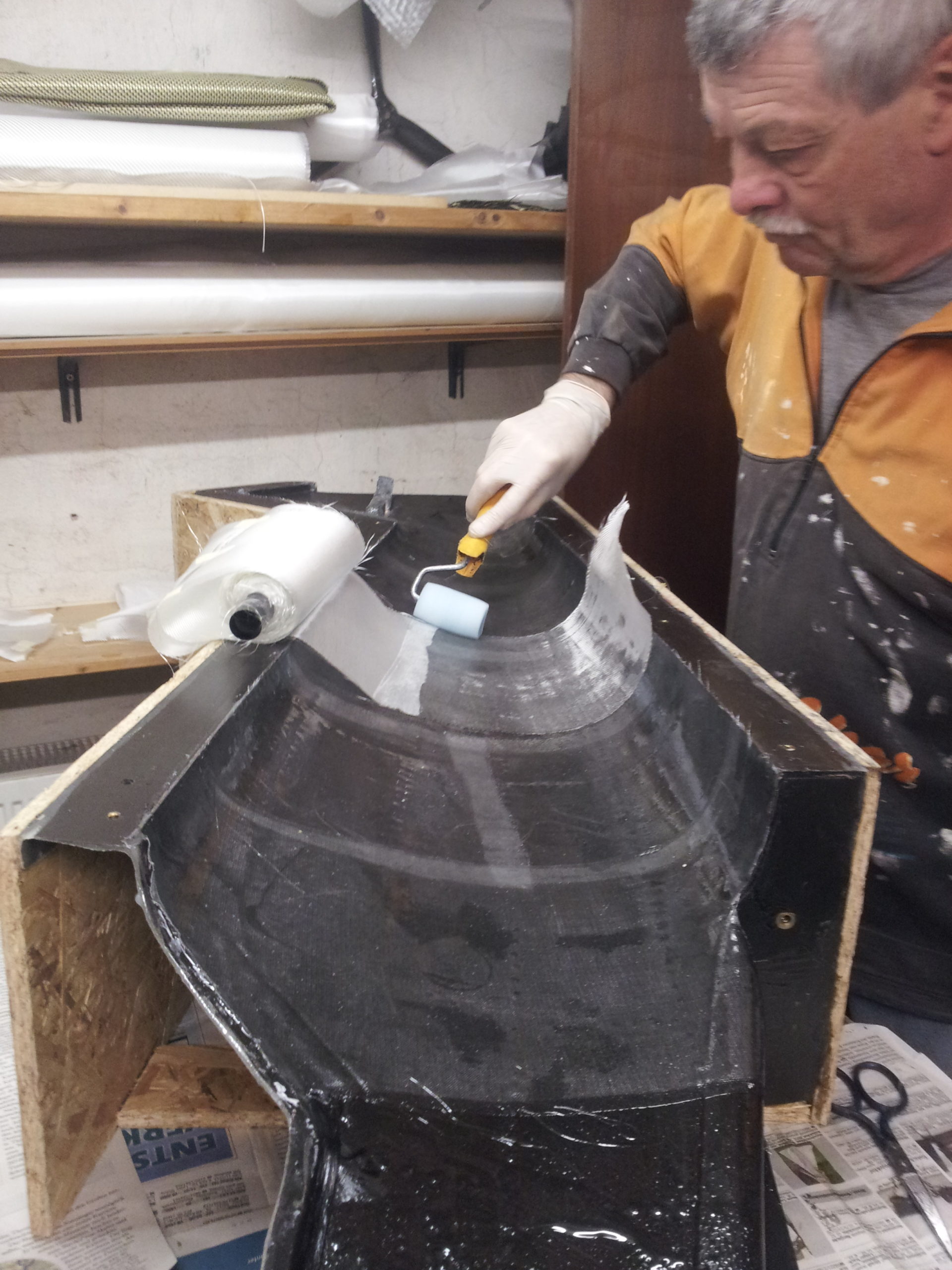

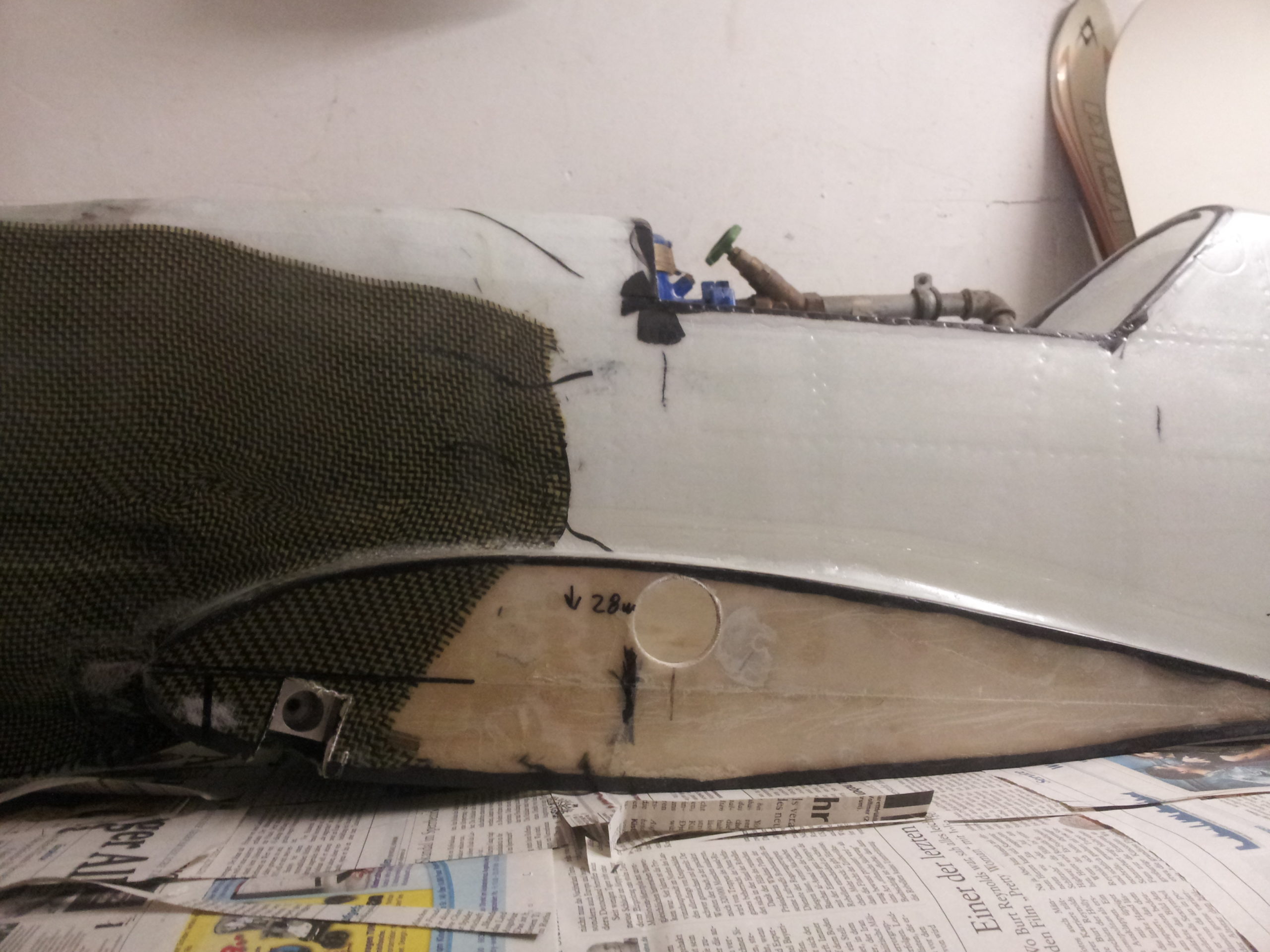

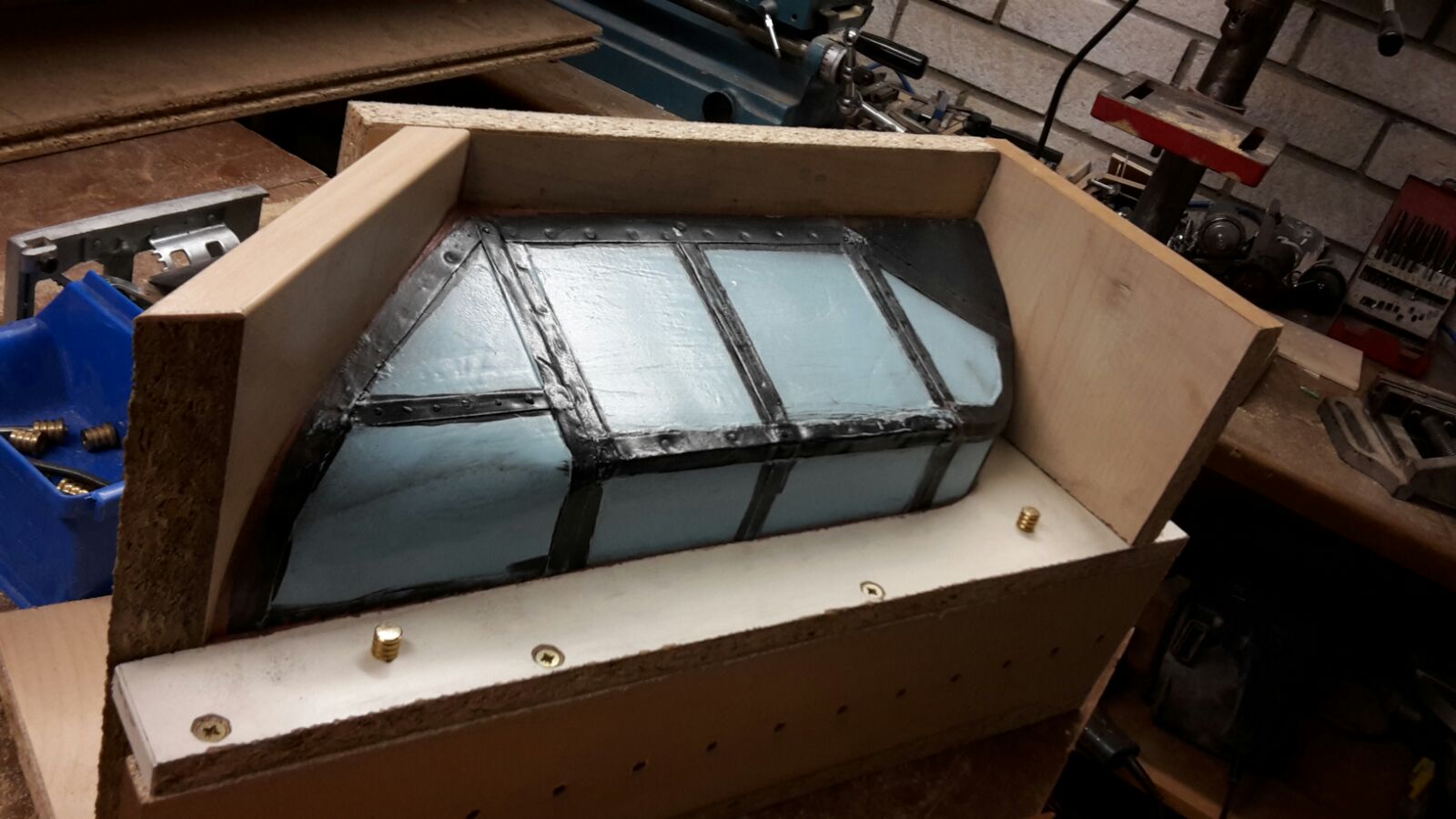

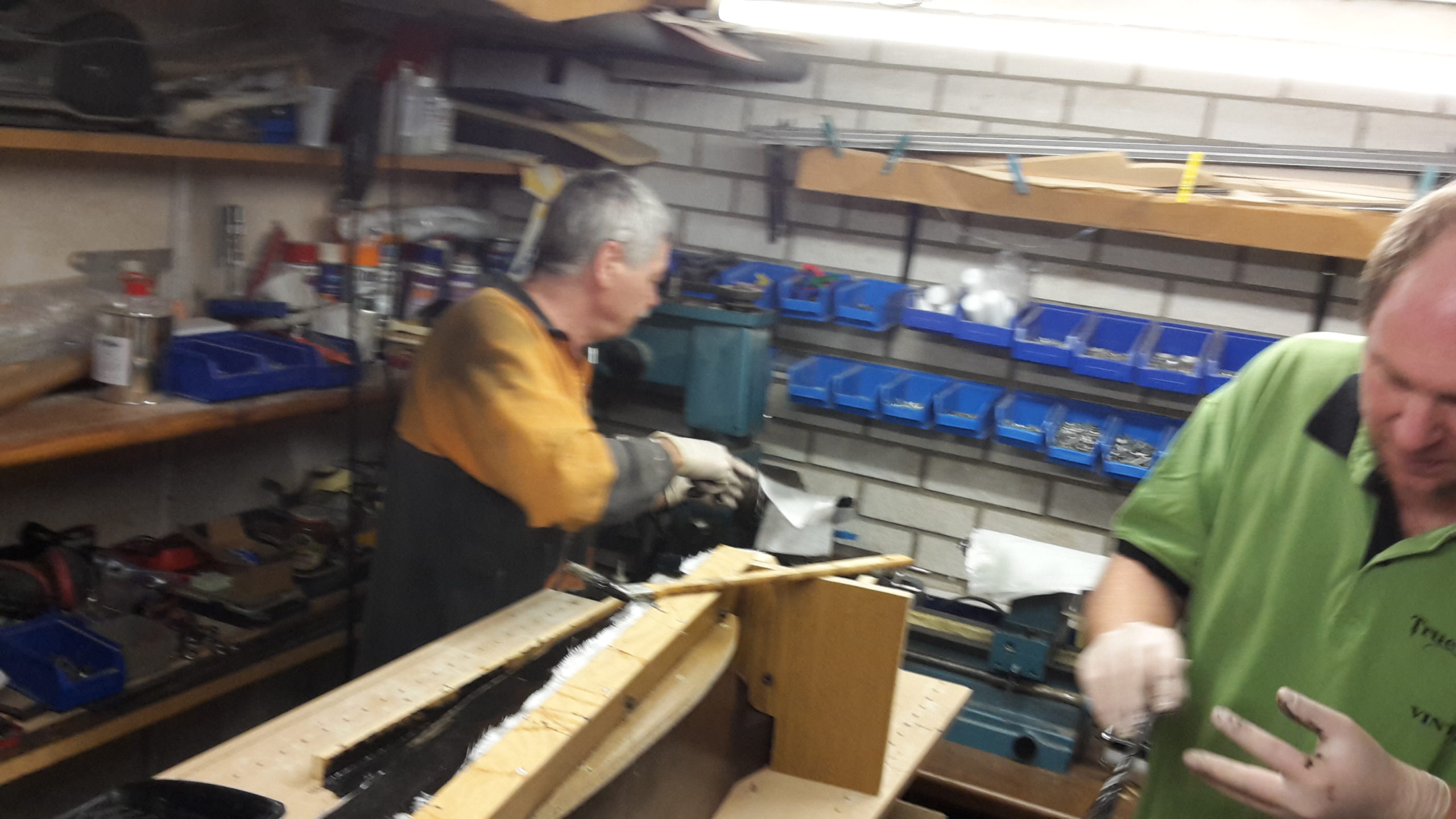

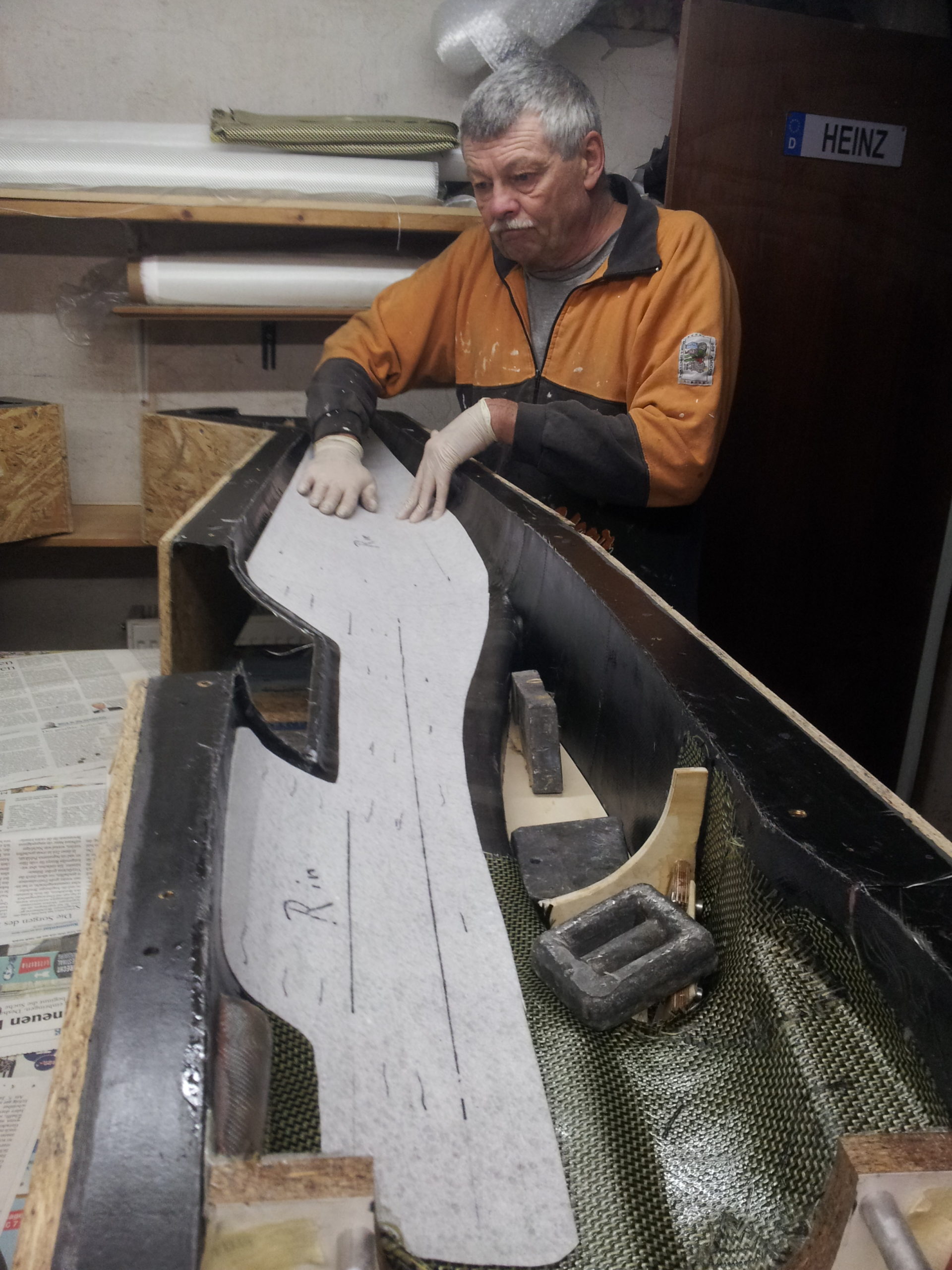

Aus der Rumpfform wurde eine Negativform gebaut, die jetzt mit CFK-Matten ausgekleidet und eingeharzt wird.

Finish

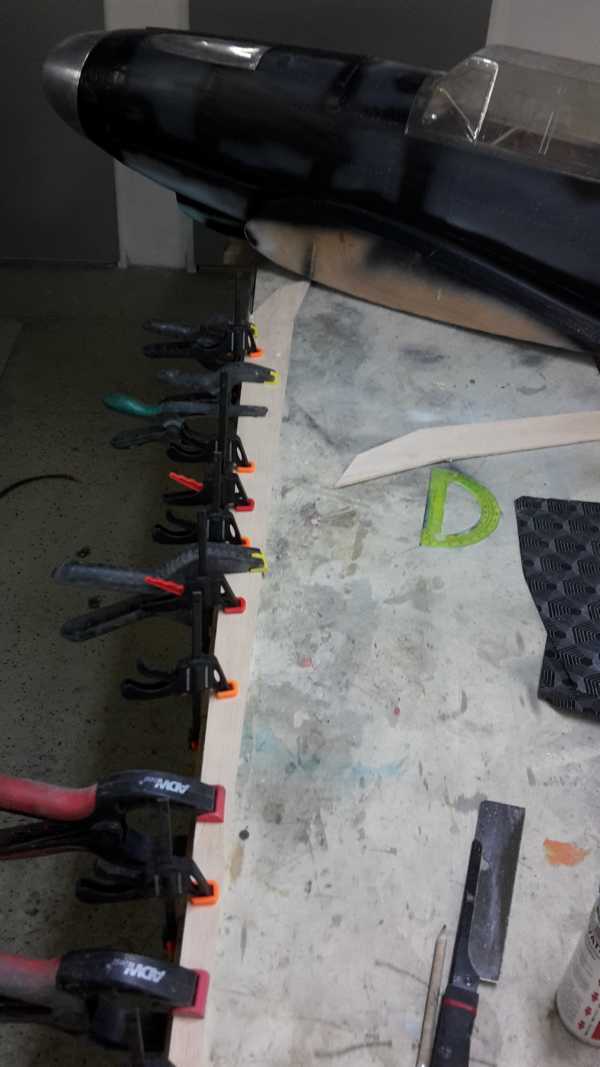

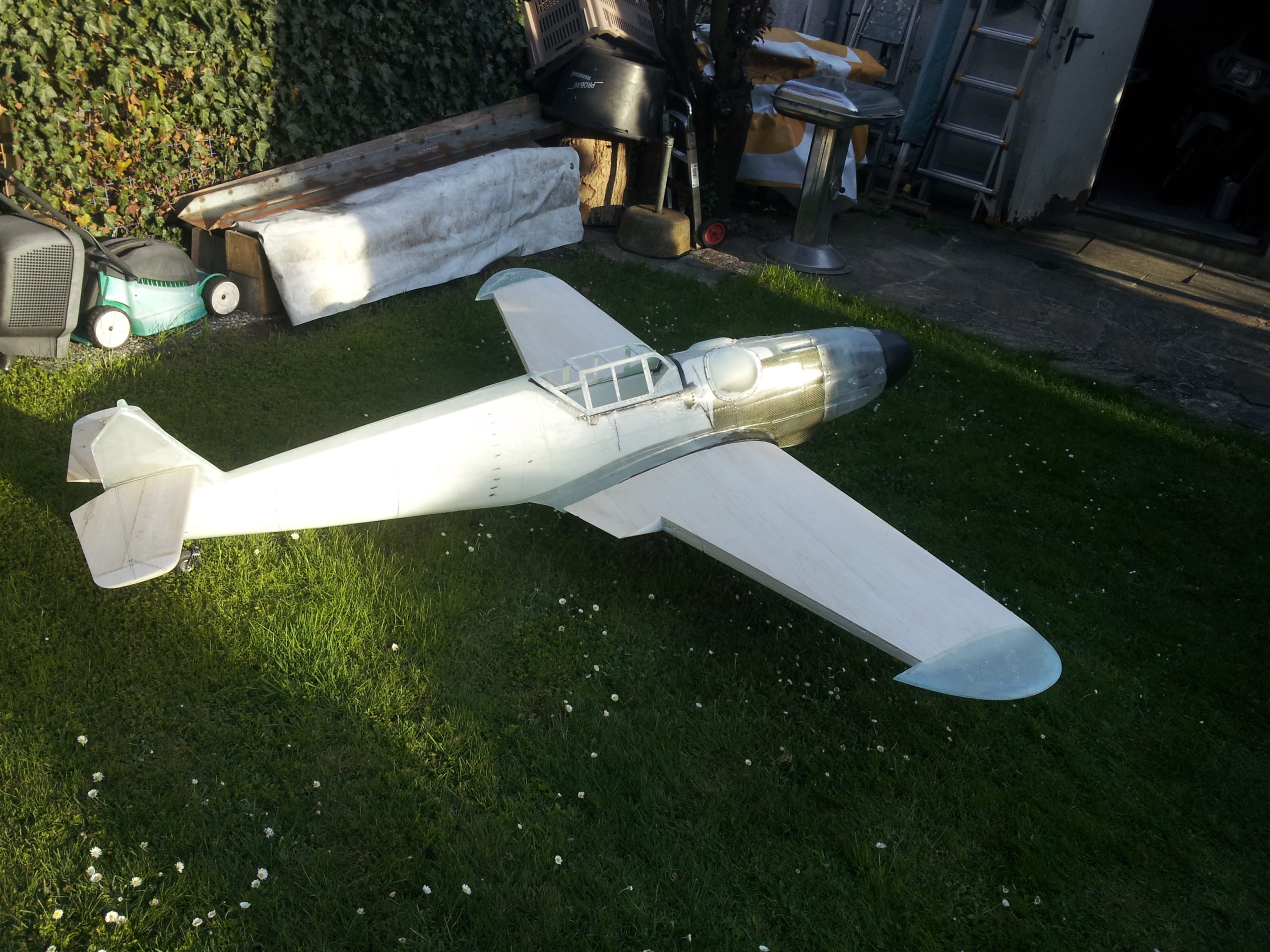

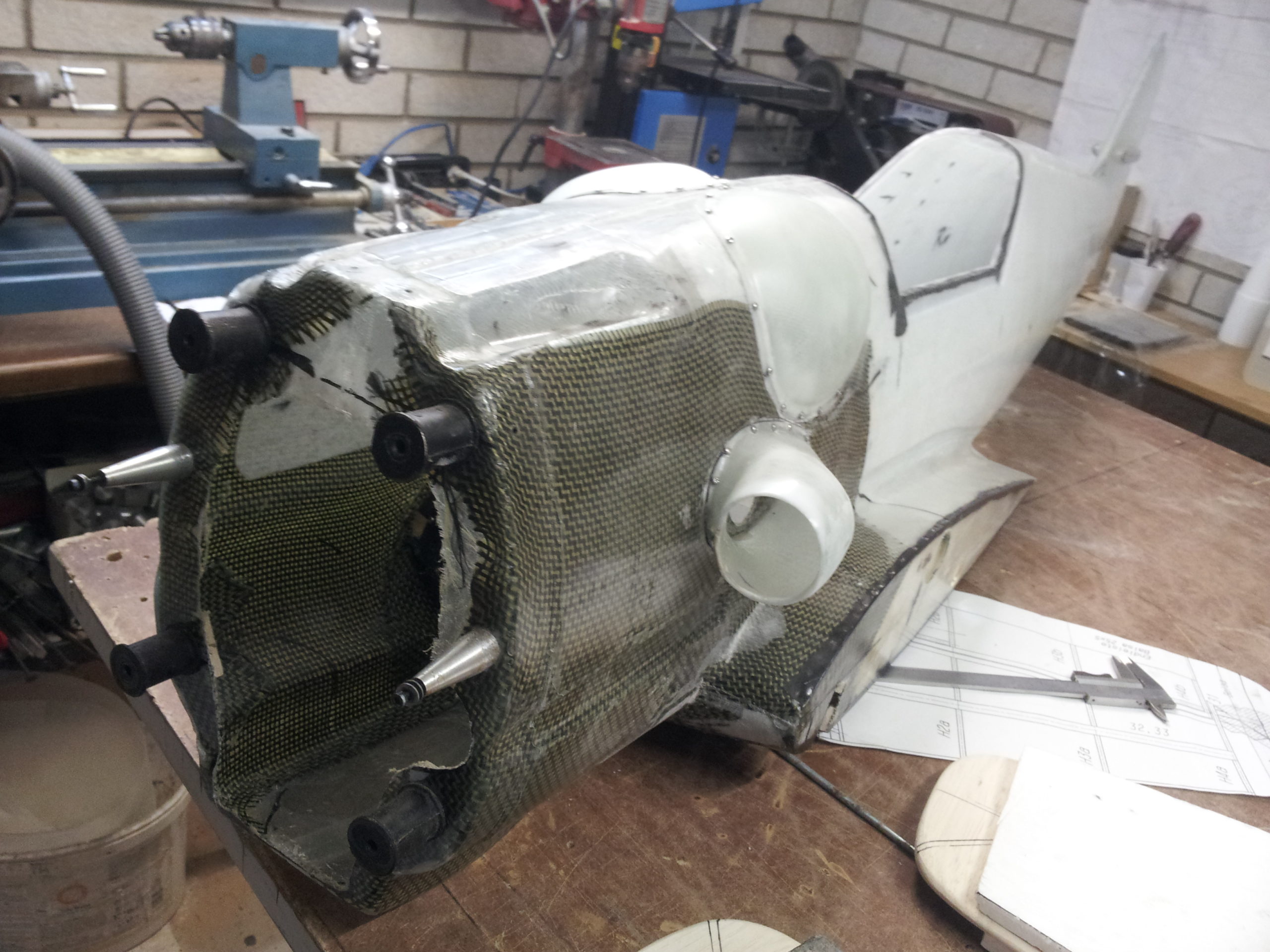

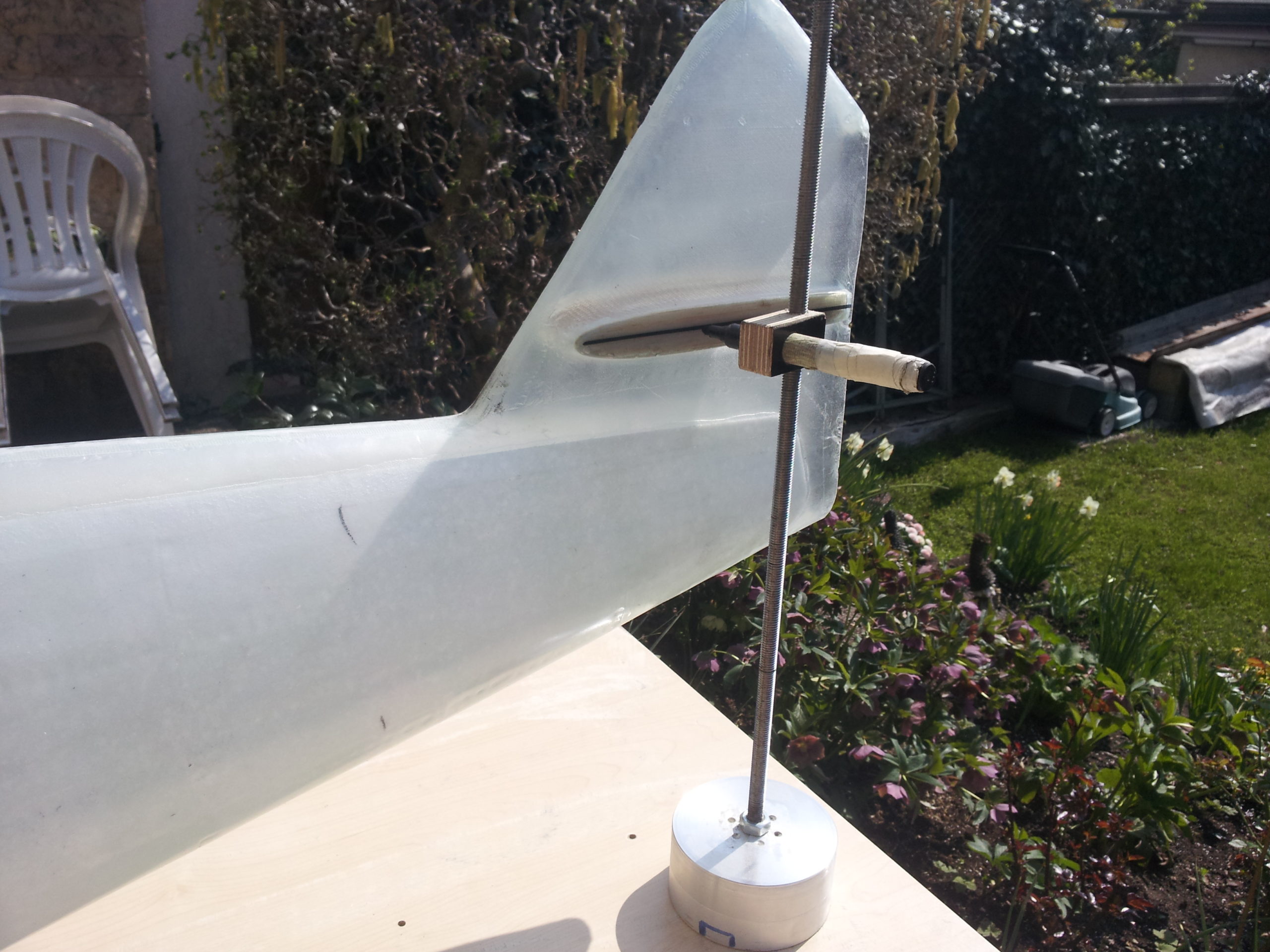

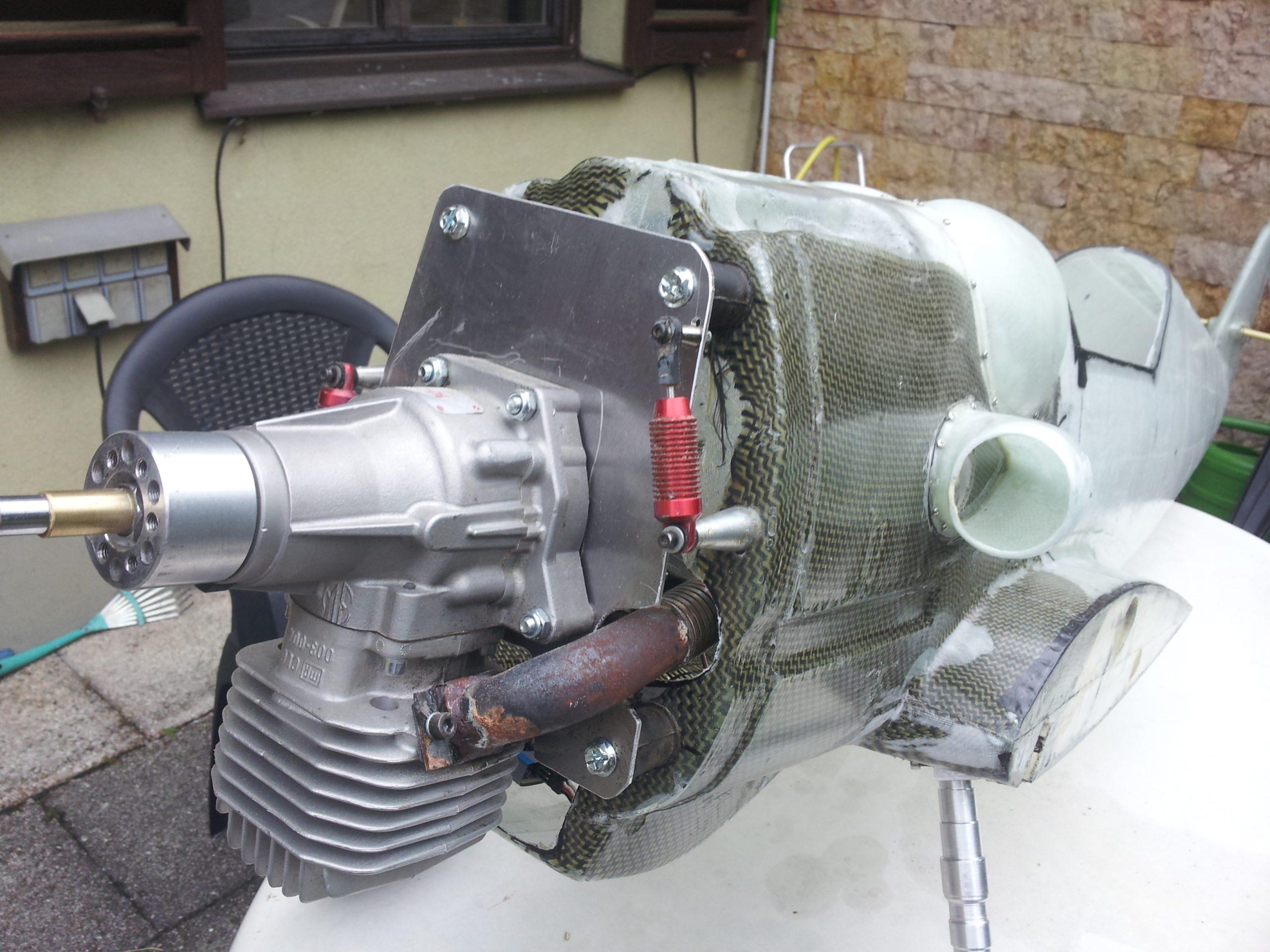

Wenn der Rumpf aus der Form kommt, können alle Teile zusammen gebaut und eine erste Stellprobe durchgeführt werden.

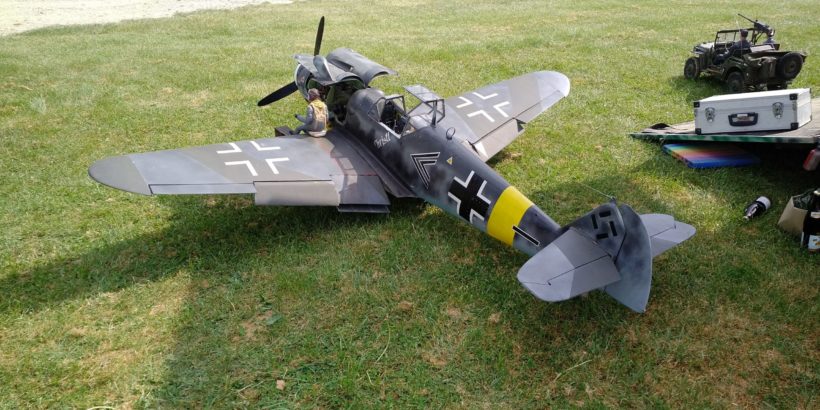

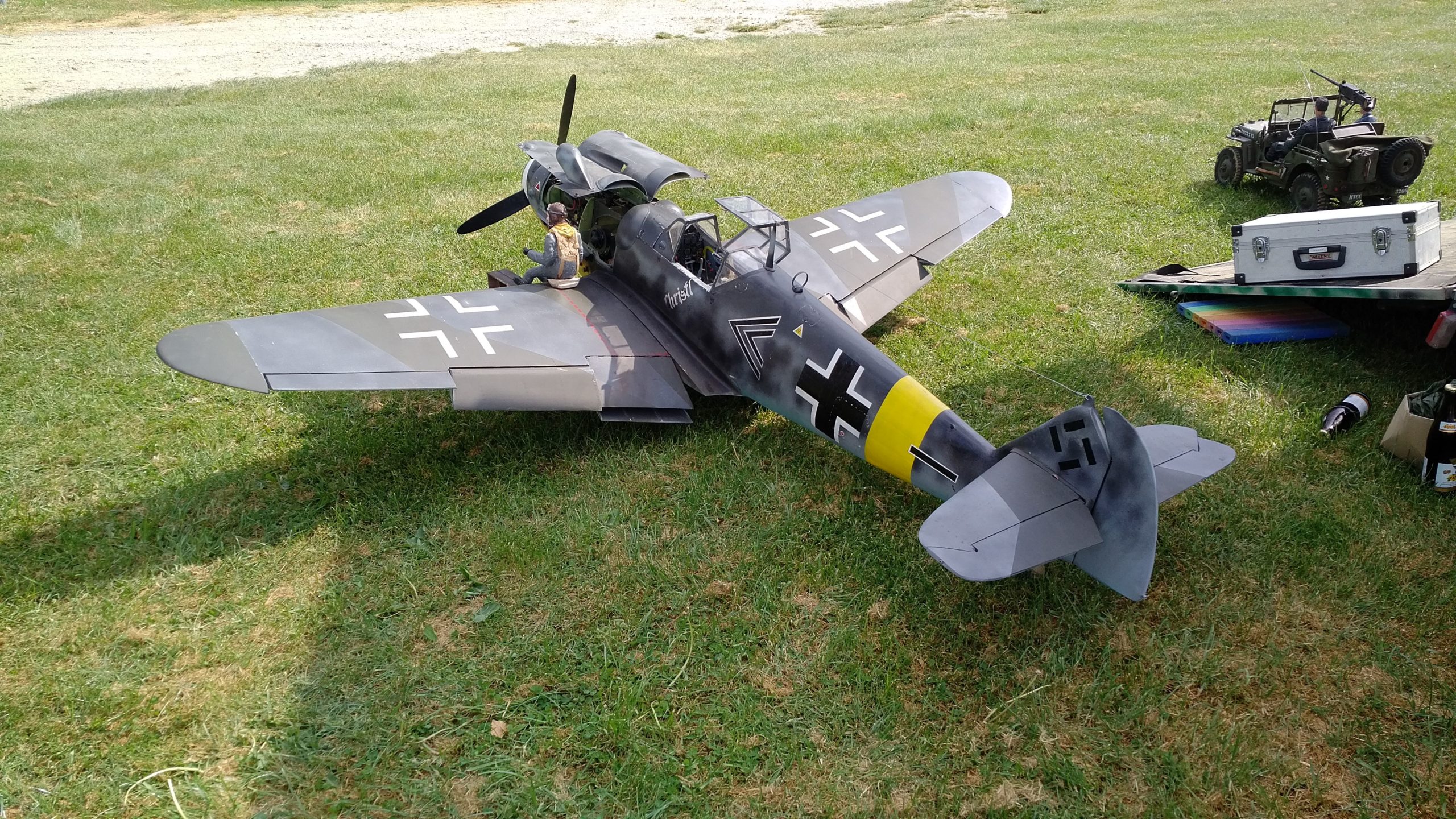

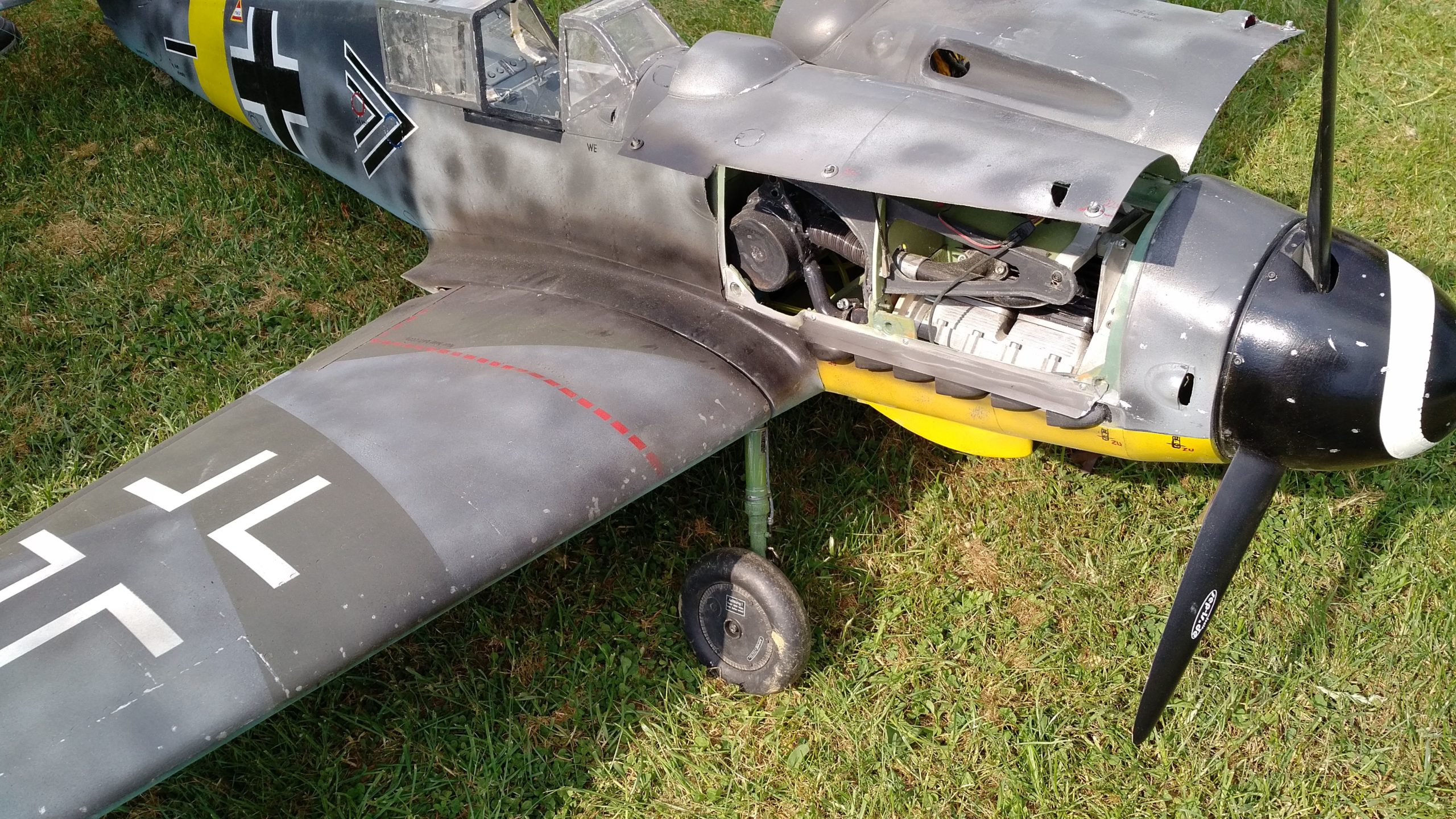

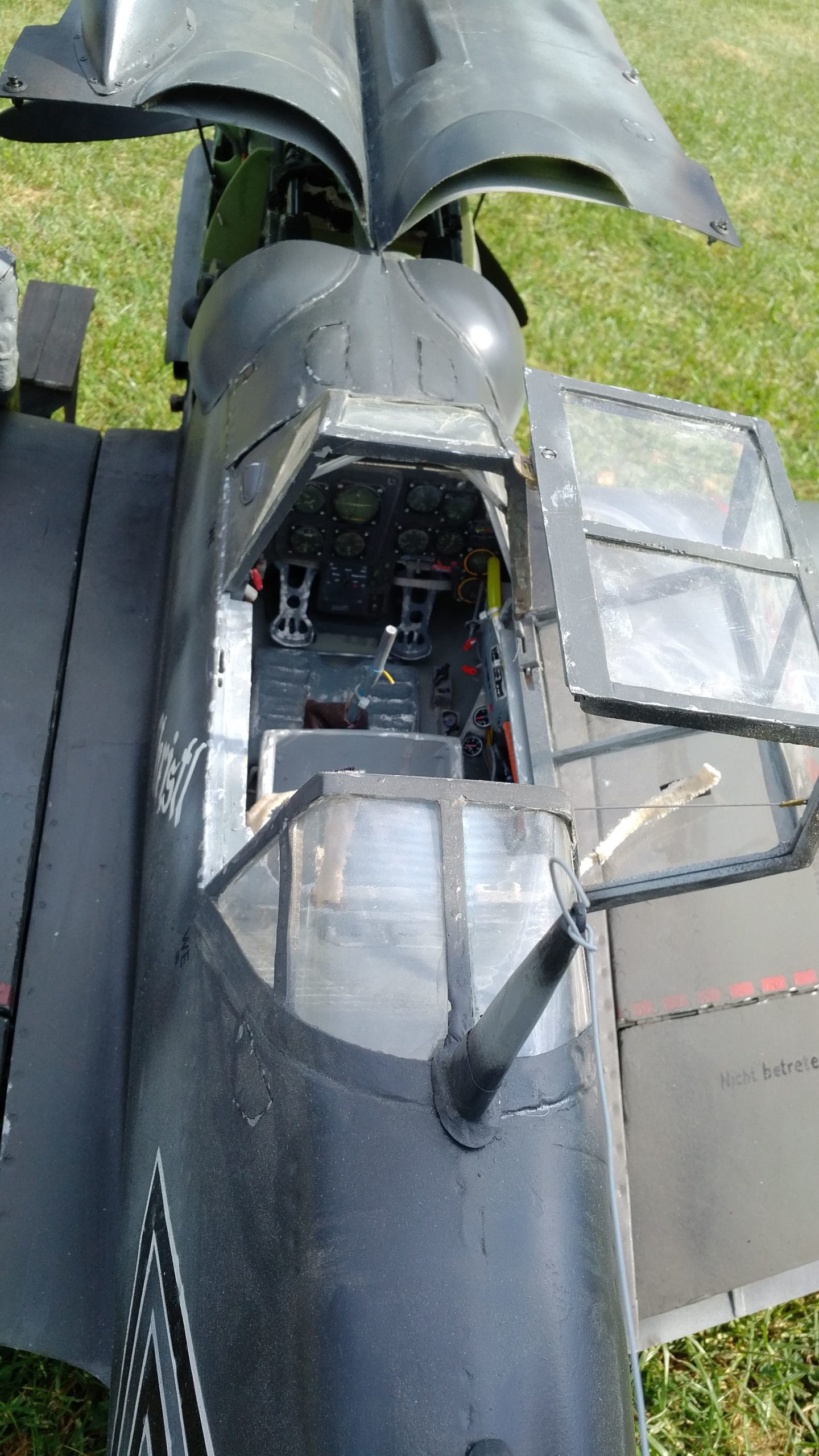

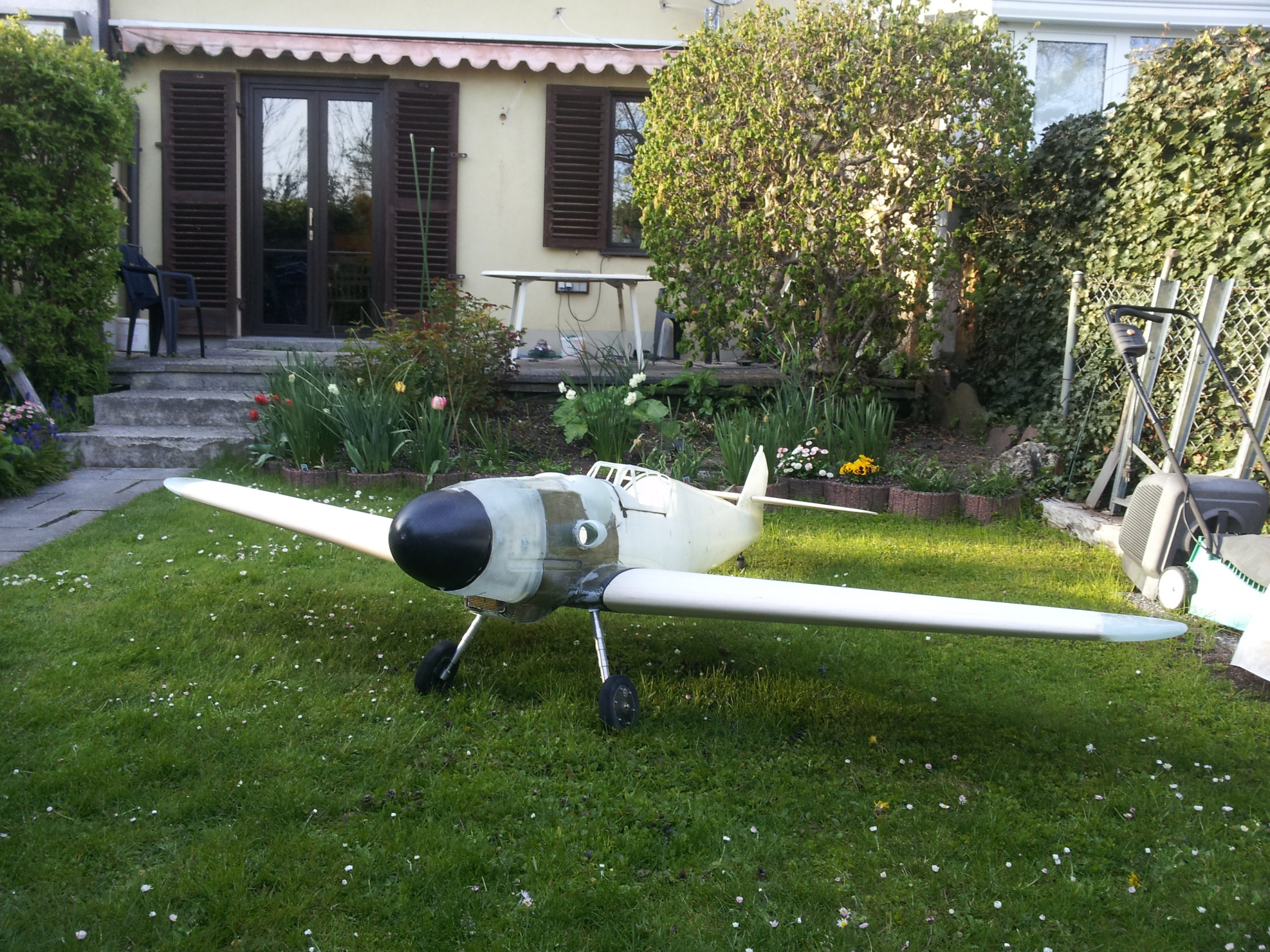

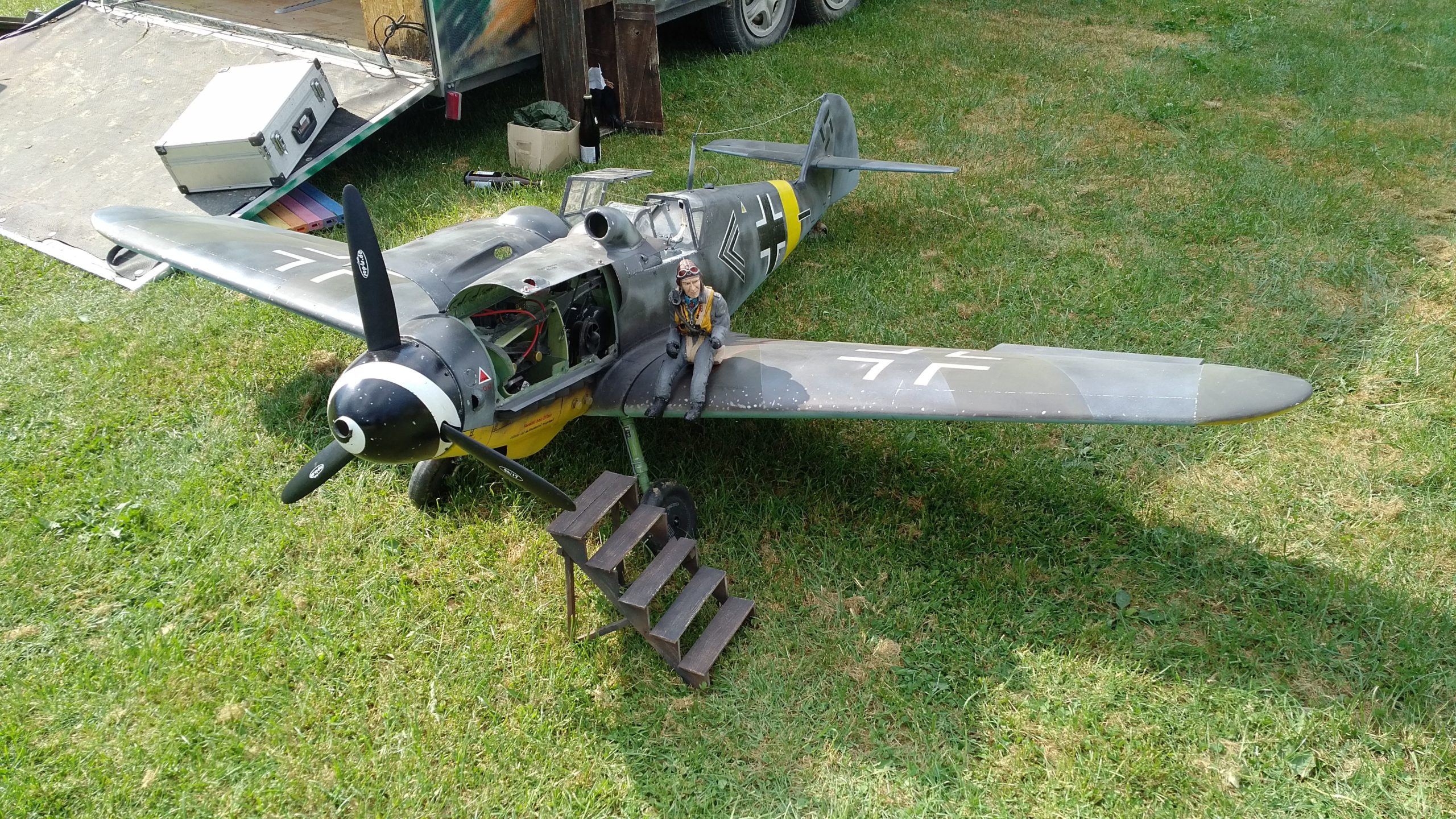

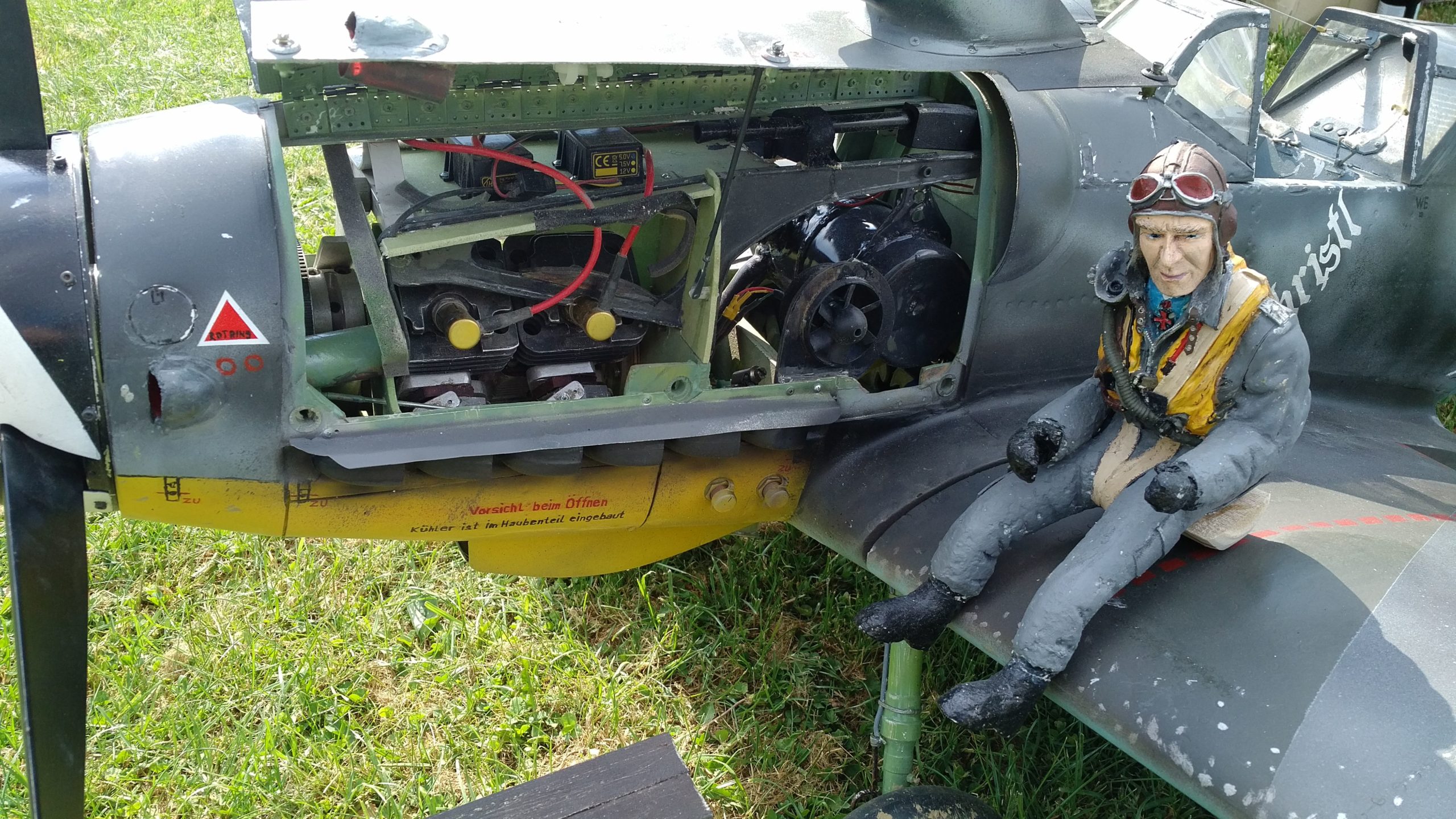

Charly hat dann auch gleich Bilder des fertigen Modells geliefert
